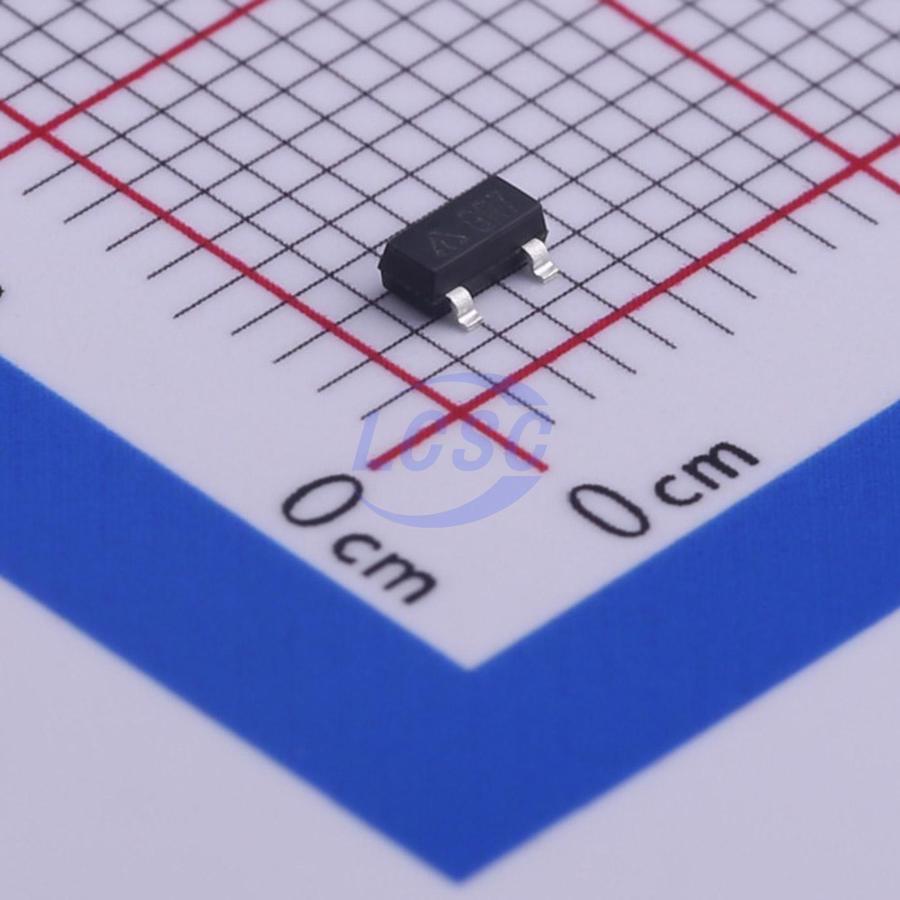

Микросхема Diodes LDO Diodes AP2120 AP2120N-1.8TRG1 — линейный стабилизатор напряжения с низким падением (LDO) производства Diodes Incorporated, выпускаемый в исполнении AP2120N-1.8TRG1 с фиксированным выходным напряжением 1,8 В. Микросхема принимает входное напряжение и удерживает на выходе стабильные 1,8 В, компенсируя колебания питающей шины и изменения тока нагрузки. Индекс -1.8 в обозначении задаёт единственный уровень выходного напряжения без возможности подстройки резисторным делителем.
Диапазон входного напряжения микросхемы — от 2 до 6 В, абсолютный максимум — 6,5 В. Падение напряжения между входом и выходом типично составляет 200 мВ при токе нагрузки 100 мА, что позволяет использовать стабилизатор при близких уровнях входного и выходного напряжения. Максимальный выходной ток ограничен на уровне 250 мА типово, абсолютный предел по паспорту — 300 мА, минимальный гарантированный выходной ток — 150 мА. При коротком замыкании выхода ток типично снижается до 50 мА, что защищает микросхему и источник питания от превышения тока.
Точность выходного напряжения — ±2%. Регулировка по линии питания типично составляет 4 мВ, максимум 16 мВ, регулировка по нагрузке — 12 мВ типично, максимум 40 мВ. Коэффициент подавления пульсаций питания — 65 дБ на частоте 1 кГц. Ток покоя микросхемы — 25 мкА типично, не более 50 мкА, что снижает расход энергии в дежурном режиме. Для устойчивой работы требуется выходной конденсатор ёмкостью не менее 1 мкФ с ESR в диапазоне от 0,01 до 100 Ом, на входе рекомендован конденсатор ёмкостью 1 мкФ.
Микросхема выпускается в корпусе SOT-23 (N Package) для поверхностного монтажа. Максимальная температура перехода — 150°C, тепловое сопротивление переход-среда — 250°C/Вт. Рабочий диапазон температур — от -40 до +85°C, диапазон хранения — от -65 до +150°C. Встроенная защита от электростатического разряда выдерживает модель HBM до 2000 В.
Основные характеристики
- Тип: LDO-стабилизатор
- Выходное напряжение: 1,8 В
- Точность выходного напряжения: ±2%
- Диапазон входного напряжения: от 2 до 6 В
- Абсолютный максимум входного напряжения: 6,5 В
- Выходной ток: 300 мА абс. макс., ограничение 250 мА тип.
- Минимальный выходной ток: 150 мА
- Падение напряжения: 200 мВ тип. при 100 мА
- Ток покоя: 25 мкА тип. / 50 мкА макс.
- Коэффициент подавления пульсаций: 65 дБ при 1 кГц
- Ток короткого замыкания: 50 мА тип.
- Корпус: SOT-23 (N Package), SMD
- Рабочая температура: от -40 до +85°C
- Температура хранения: от -65 до +150°C
- Защита от электростатики (HBM): 2000 В
Где применяется
- Питание цифровой логики: линия или ядро 1,8 В для микроконтроллеров, ПЛИС и цифровых интерфейсов
- Радиомодули и датчики: стабильное питание приёмопередатчиков и аналоговых узлов, чувствительных к пульсациям
- Портативная электроника: компактный корпус SOT-23 подходит для плат с ограниченным местом
- Пострегулирование после DC-DC преобразователя: маломощная низкошумная линия 1,8 В из более высокого напряжения
