Микросхема питания Onsemi MC78L05ABDR2G — линейный стабилизатор напряжения серии 78L с фиксированным выходом 5,0 В и максимальным током нагрузки 100 мА. Микросхема преобразует входное напряжение в диапазоне до 30 В в стабильные 5 В и используется как источник питания для цифровых и аналоговых узлов на плате, где не требуется большой выходной ток.
В кристалл встроены защита от короткого замыкания на выходе и тепловая защита, отключающая регулятор при перегреве корпуса. Благодаря этим встроенным цепям для запуска и работы MC78L05ABDR2G не нужна дополнительная обвязка — производитель указывает только два конденсатора фильтрации: 0,33 мкФ на входе и 0,1 мкФ на выходе, оба устанавливаются рядом с выводами микросхемы.
Выходное напряжение удерживается с допуском ±4% от номинала. Регулировка по входной линии ограничена 150 мВ, регулировка по нагрузке — 60 мВ, что показывает, насколько выходное напряжение просаживается при изменении входного питания и тока потребления. Типовой уровень шума на выходе составляет 40 мкВ, подавление пульсаций входного напряжения — 49 дБ, а типовой ток покоя самой микросхемы — 3,8 мА при максимуме 6,0 мА.

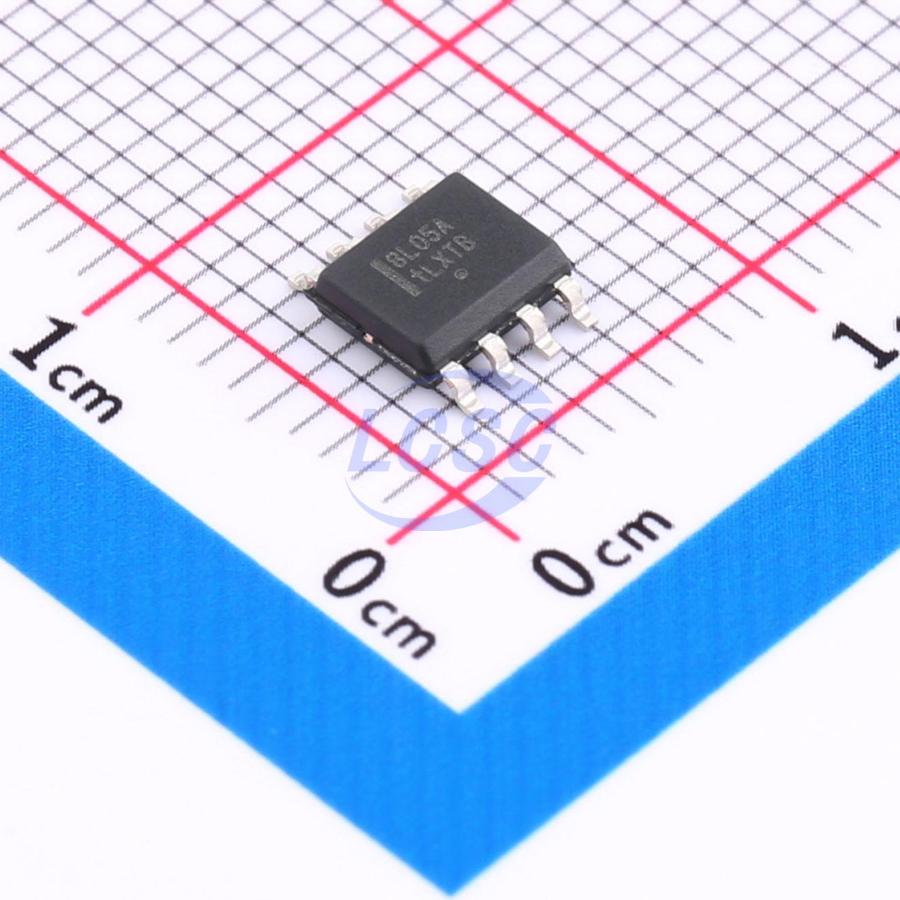

Рассматриваемое исполнение MC78L05ABDR2G выполнено в корпусе SOIC-8 для поверхностного монтажа — восьмивыводной корпус здесь используется не из-за числа функциональных выводов (их у линейного регулятора три), а как стандартный посадочный корпус для автоматизированной SMD-сборки, отличающий эту версию от более распространённых исполнений в корпусах TO-92 и SOT-89.
Основные характеристики
- Выходное напряжение: 5,0 В
- Допуск выходного напряжения: ±4%
- Максимальное входное напряжение: 30 В
- Максимальный выходной ток: 100 мА
- Ток покоя, тип./макс.: 3,8/6,0 мА
- Падение напряжения, тип.: 1,7 В
- Корпус: SOIC-8
- Количество выводов: 8
- Тип монтажа: SMD
- Диапазон рабочих температур: от -40°C до +125°C
- Диапазон температур хранения: от -65°C до +150°C
- Требуемый входной конденсатор: 0,33 мкФ
- Требуемый выходной конденсатор: 0,1 мкФ
- Стойкость к ЭСР, HBM: 2000 В
- Уровень влагочувствительности: MSL 1
Где применяется
- Питание микроконтроллеров и логики: получение стабильных 5 В из более высокого входного напряжения на плате цифрового устройства
- Измерительная и контрольная аппаратура: питание датчиков и аналоговых цепей, где важна стабильность напряжения при колебаниях тока нагрузки
- Промышленная автоматика: локальное преобразование напряжения на платах контроллеров и модулей ввода-вывода
- Макетирование и мелкосерийные разработки: построение линии питания 5 В без дополнительной защитной обвязки, кроме входного и выходного конденсаторов
