Линейный стабилизатор Analog Devices ADP1706ARDZ-3.3R7 — линейный регулятор положительного напряжения с фиксированным выходом 3,3 В и максимальным током нагрузки 1 А. В заводской записи указан как ADP1706ARDZ-3.3-R7. Входное напряжение — от 2,5 до 5,5 В, поэтому микросхема рассчитана на понижение напряжения от низковольтных шин, а не от 12 или 24 В.
Типовое падение напряжения на регуляторе — 345 мВ, поэтому вход должен превышать выходное напряжение не менее чем на эту величину. Точность установки выхода — ±1 % в начальном состоянии и ±2,5 % во всём диапазоне температур. Включением и выключением управляет логический сигнал на отдельном выводе.

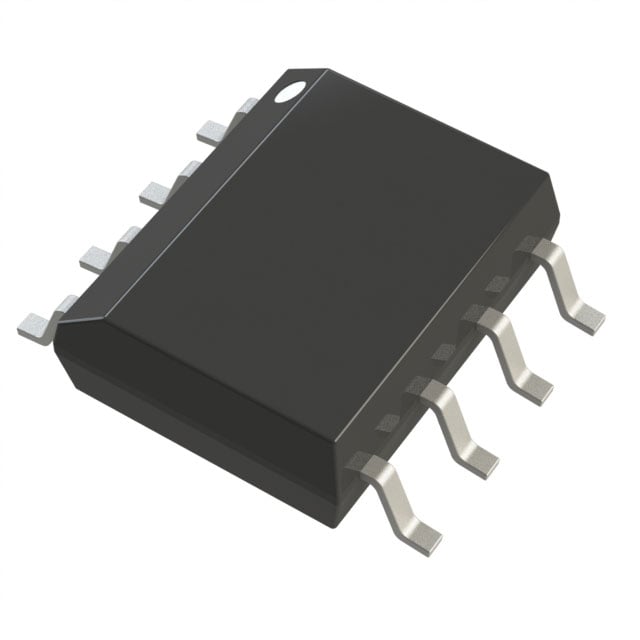

Встроены ограничение тока и тепловая защита от перегрузки. Корпус SOIC-8 с открытой теплоотводящей площадкой (exposed pad), размеры корпуса 5,00 × 4,00 мм, высота до 1,65 мм. Площадка предназначена для отвода тепла в медный полигон платы: при токе до 1 А и заметной разности входного и выходного напряжений мощность рассеивается именно на регуляторе.
Рабочий диапазон температур — от –40 до +125 °C по температуре перехода. Уровень чувствительности к влаге MSL 3 означает, что после вскрытия упаковки компоненты нужно смонтировать в течение 168 часов либо просушить перед пайкой. Позиция поставляется на ленте.
Основные характеристики
Выход 3,3 В, ток до 1 А, вход от 2,5 до 5,5 В, падение 345 мВ, корпус SOIC-8 с открытой площадкой.
Где применяется
- Питание цифровой логики 3,3 В: стабильный выход от шины 5 В при токе до 1 А.
- Вторичные стабилизаторы после импульсных преобразователей: точность ±1 % при малом падении напряжения.
- Платы с управляемым включением питания: логический вход разрешения позволяет отключать узел.
- Узлы с ограниченной площадью платы: компактный корпус с теплоотводящей площадкой.
