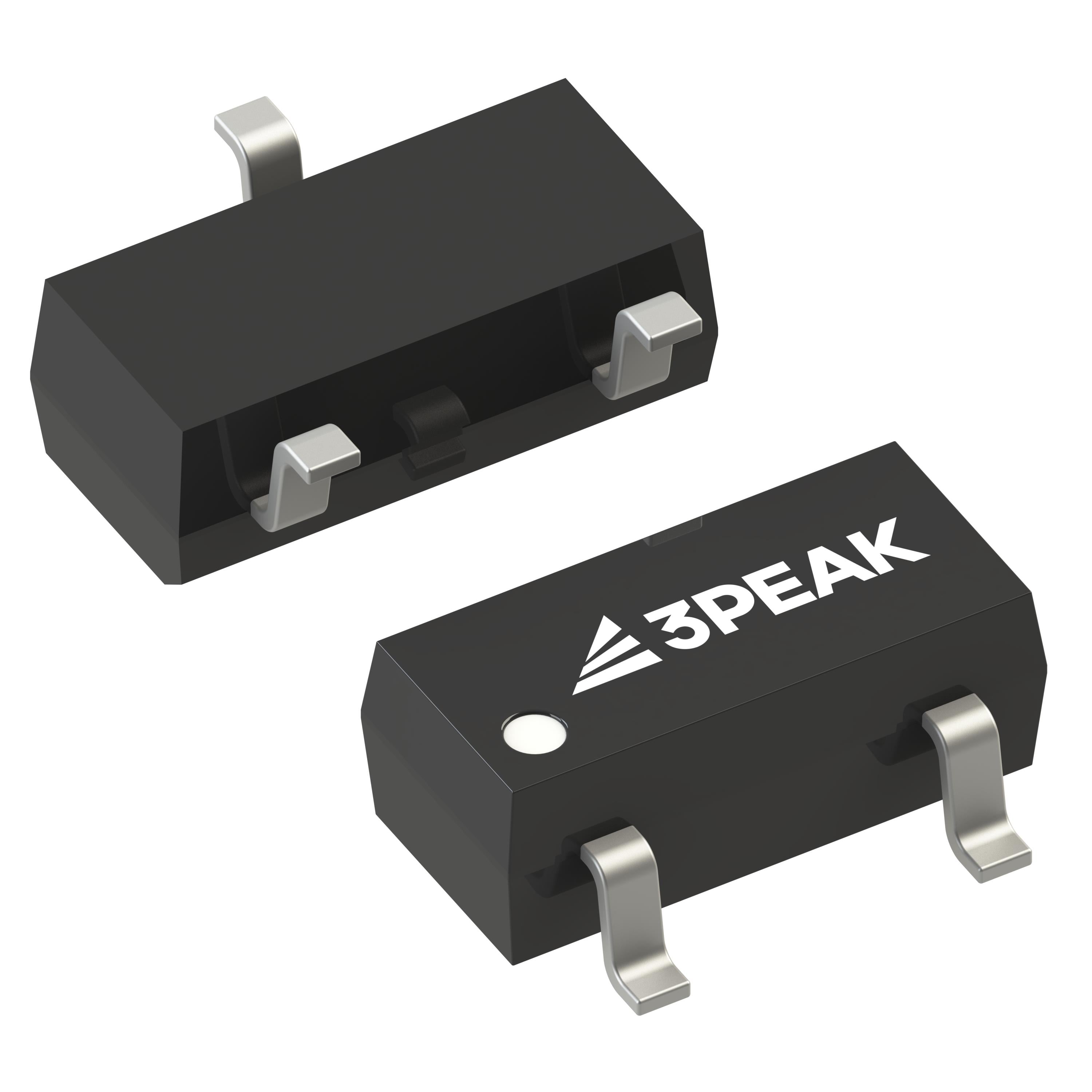

Микросхема 3PEAK TPV809R-3STR — супервизор питания, который следит за напряжением и выдаёт сигнал сброса при его просадке. Микросхема входит в серию TPV803/TPV809/TPV810 и выполнена в трёхвыводном корпусе SOT-23-3 для поверхностного монтажа. Поставляется на ленте.
Выход сброса — двухтактный, с активным низким уровнем. Выходной ток — до 20 мА. После возвращения питания в норму сигнал сброса удерживается типично 200 мс, что даёт время на запуск тактирования и стабилизацию питания. Корректный уровень на выходе сохраняется при напряжении питания от 1 В.
Напряжение на выводе питания допускается от −0,3 до 6 В. Устойчивость к электростатическому разряду: 4 кВ по модели человеческого тела и 2 кВ по модели заряженного устройства. Рабочий диапазон температуры — от −40 до +125 °C. Температура перехода — не выше 150 °C, хранение — от −65 до +150 °C. Микросхема соответствует требованиям RoHS.
Порог срабатывания определяется окончанием в обозначении, и перед заказом его сверяют с напряжением защищаемой шины. Устройство выполняет одну функцию — контроль питания и сброс. Выход двухтактный, поэтому подключение нескольких таких выходов на общую линию требует отдельного решения. Корпус из трёх выводов экономит место на плате.
Основные характеристики
Супервизор питания, двухтактный выход сброса с активным низким уровнем, задержка сброса 200 мс, питание до 6 В, SOT-23-3, от −40 до +125 °C.
Где применяется
- Контроль питания микроконтроллера: сброс при просадке и при включении.
- Промышленная автоматика: надёжный запуск при температуре до +125 °C.
- Портативные устройства: малый корпус и сброс при падении напряжения батареи.
- Бытовая электроника: сброс процессора при нестабильном питании.
