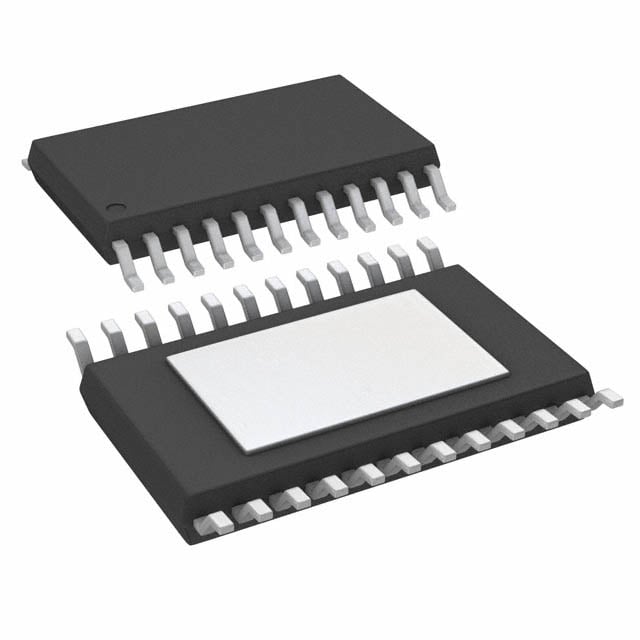

Микросхема Texas Instruments TPS65101PWPR 26+ — многоканальный источник питания для жидкокристаллических матриц. В одном 24-выводном корпусе HTSSOP с теплоотводящей площадкой собраны преобразователи для нескольких напряжений, линейный стабилизатор на 3,3 В и формирователь напряжения Vcom. Поставка — лентой на катушке.
Входное напряжение — от 2,7 до 5,8 В, то есть питание от шины 3,3 или 5 В. Выходов с повышенным напряжением три: до 15 В, до −12 В и до 30 В с типовыми токами 350, 20 и 20 мА. Внутренний ключ ограничивает ток на уровне 2,3 А (от 1,6 до 2,6 А), частота преобразования — 1,6 МГц. Опорное напряжение — 1,213 В, напряжение регулирования обратной связи — 1,146 В, точность выходного напряжения лучше 1 %.
Потребление зависит от режима. Ток по входу питания — от 0,7 до 0,9 мА, ток зарядового насоса по цепи питания — от 1,7 до 3,9 мА, ток покоя цепи Vcom — от 750 до 1300 мкА. В режиме отключения микросхема потребляет от 1 до 10 мкА. Низкий уровень сигнала разрешения — 0,4 В, высокий — 1,5 В, порог блокировки по пониженному напряжению — от 2,2 до 2,4 В. Есть тепловая защита, срабатывающая при 160 °C.
Рабочая температура окружающей среды — от −40 до +85 °C, перехода — до 125 °C. Допустимая рассеиваемая мощность падает с ростом температуры: 3,3 Вт при 25 °C, 1,83 Вт при 70 °C и 1,32 Вт при 85 °C. Тепловое сопротивление переход–среда — 30,13 °C/Вт, при этом теплоотводящая площадка должна быть припаяна к меди платы. Предельные токи выходов невелики, поэтому микросхема рассчитана на питание панелей, а не на мощные нагрузки.
Основные характеристики
Источник питания для ЖК-панели. Вход 2,7–5,8 В, выходы до 15 В, −12 В и 30 В, частота 1,6 МГц. Корпус HTSSOP-24.
Где применяется
- Питание ЖК-матриц: формирование положительных и отрицательных напряжений управления из шины 3,3 или 5 В.
- Портативные приборы: ток отключения от 1 до 10 мкА.
- Промышленные индикаторы: диапазон температур от −40 до +85 °C.
- Ремонт плат дисплеев: замена вышедшей из строя микросхемы питания матрицы.
