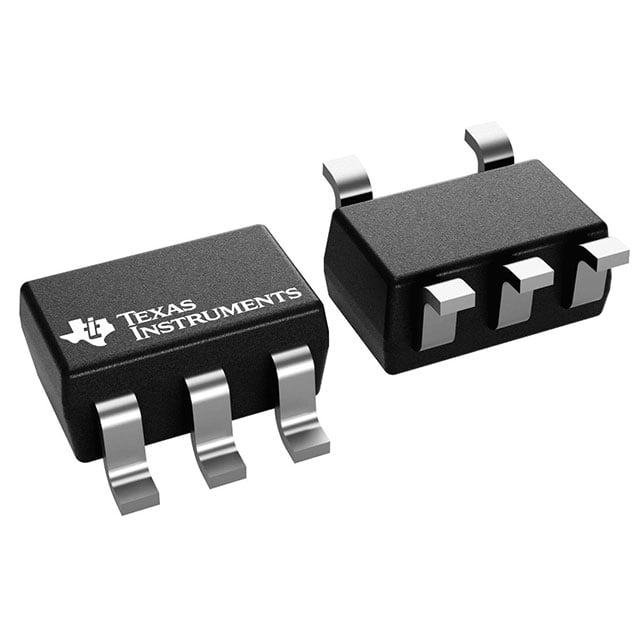

Микросхема Texas Instruments TPS61169DCKR 26+ — повышающий преобразователь со встроенным силовым ключом, предназначенный для питания светодиодов током. Он держит заданный ток через цепочку светодиодов, а не напряжение на выходе: ток задаётся резистором по опорному напряжению обратной связи 204 мВ. Корпус — 5-выводной SC70 размером 2,00 × 1,25 мм.
Входное напряжение — от 2,7 до 5,5 В, максимальное выходное — 38 В, поэтому от однокамерного литиевого аккумулятора можно питать последовательные цепочки светодиодов. Встроенный полевой транзистор рассчитан на 40 В и ток 1,8 А, минимальный предел тока ключа — 1,2 А. Частота преобразования — 1,2 МГц, КПД достигает 90 %. Высокая частота позволяет использовать малогабаритные пассивные компоненты.
Яркость регулируется ШИМ-сигналом на управляющем выводе в диапазоне частот от 5 до 100 кГц, коэффициент заполнения — от 1 до 100 %. По справочным данным индуктивность дросселя должна быть от 4,7 до 10 мкГн, входной конденсатор — 1 мкФ, выходной — от 1 до 10 мкФ. Максимальное напряжение на выводе ключа — до 40 В, на остальных выводах — до 7 В. Выходное напряжение выше 38 В не поддерживается.
Температура перехода в работе — от −40 до +125 °C, предельная — 150 °C. Тепловое сопротивление переход–среда — 263,8 °C/Вт, переход–плата — 51,4 °C/Вт, поэтому тепловой режим зависит от разводки платы. Стойкость к электростатике: 2000 В по модели человеческого тела и 500 В по модели заряженного устройства.
Основные характеристики
Повышающий драйвер светодиодов. Вход 2,7–5,5 В, выход до 38 В. Частота 1,2 МГц, ключ 1,8 А. Корпус SC70, 5 выводов.
Где применяется
- Подсветка дисплеев: питание цепочек светодиодов от аккумулятора или шины 5 В.
- Индикация: стабильный ток через светодиоды в портативной электронике.
- Устройства с регулировкой яркости: ШИМ-управление от 1 до 100 %.
- Платы малого размера: корпус 2,00 × 1,25 мм и небольшие пассивные компоненты.
