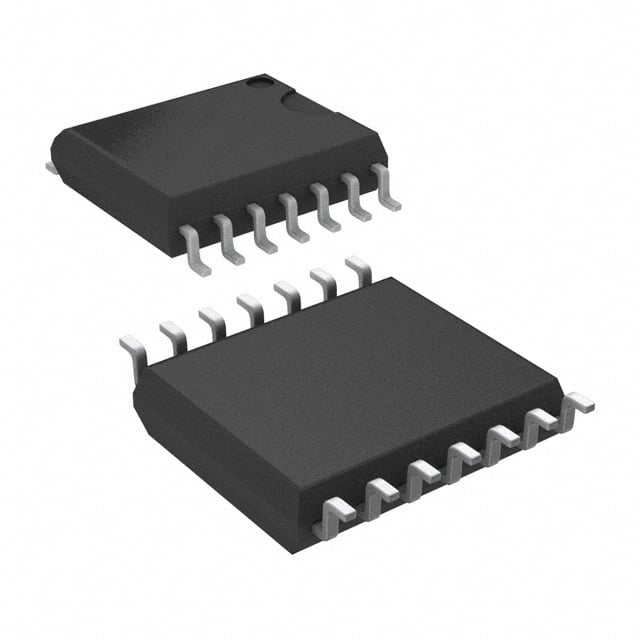

Микросхема Texas Instruments LM2574HVM-5.0/NOPB 23+ — понижающий импульсный стабилизатор напряжения с фиксированным выходом 5 В и током нагрузки до 0,5 А. Суффикс HV означает расширенный вход: напряжение питания может достигать 60 В. Обозначение 5.0 в артикуле — это выходное напряжение, подстройка не требуется. Корпус — 14-выводной широкий SOIC для поверхностного монтажа.
Входное напряжение — от 7 до 60 В, поэтому микросхема применима в сетях с напряжением 24 или 48 В, где линейный стабилизатор рассеивал бы слишком много тепла. КПД составляет 77 %, максимальный коэффициент заполнения — 98 %. Частота генератора — 52 кГц с допуском ±10 %. Ограничение тока ключа — 1,0 А, напряжение насыщения — 0,9 В. Напряжение обратной связи — 1,23 В, ток смещения по этому входу — 50 нА.
Точность выходного напряжения — ±4 % с учётом изменения входного напряжения и нагрузки. Ток покоя — 5 мА, в режиме ожидания по входу отключения — 50 мкА. Входной вывод отключения принимает напряжение от −0,3 В до входного. Топология несинхронная, поэтому нужен внешний диод. Выходной ток 0,5 А — предел для этой модели, для более мощных нагрузок существуют другие номиналы линейки.
Температура перехода — до 150 °C, рабочий диапазон — от −40 до +125 °C, хранения — от −65 до +150 °C. Тепловое сопротивление переход–среда — 92 °C/Вт. Температура пайки выводов — до 260 °C. При КПД 77 % в нагрузке рассеивается заметная мощность, и это учитывают при разводке меди платы.
Основные характеристики
Понижающий стабилизатор, выход 5 В, 0,5 А. Вход 7–60 В, частота 52 кГц, КПД 77 %. Корпус SOIC-14 широкий.
Где применяется
- Промышленное питание 24–48 В: получение шины 5 В для логики из высокого входного напряжения.
- Платы управления: стабилизатор с фиксированным выходом без внешнего делителя.
- Измерительные модули: диапазон температур от −40 до +125 °C.
- Замена линейных стабилизаторов: меньшее тепловыделение при большом перепаде напряжений.
