Микросхема Texas Instruments TPS7A3001DGNR — линейный стабилизатор напряжения отрицательной полярности с регулируемым выходным напряжением и малым уровнем собственных шумов. Микросхема удерживает на выходе отрицательное напряжение, стабилизированное относительно опорного значения -1.24 В, и предназначена для схем, где кроме положительного питания нужна ещё и отрицательная шина.
Стабилизатор рассчитан на входное напряжение от -3 до -35 В и формирует на выходе регулируемое отрицательное напряжение от -1.18 до -33 В при токе нагрузки до -200 мА. Конкретное значение на выходе задаётся внешним резистивным делителем относительно опорного напряжения -1.24 В — это стандартная схема включения для регулируемых LDO, позволяющая получить нужное напряжение в рабочем диапазоне без смены микросхемы.
Падение напряжения между входом и выходом у TPS7A3001DGNR составляет около 325 мВ при номинальном токе нагрузки, что позволяет использовать микросхему при небольшой разнице между входным и выходным напряжением и снижает тепловыделение по сравнению с менее эффективными линейными регуляторами. Пониженный уровень собственных шумов выхода важен для аналоговых цепей, где стабилизатор питает чувствительные измерительные каскады.

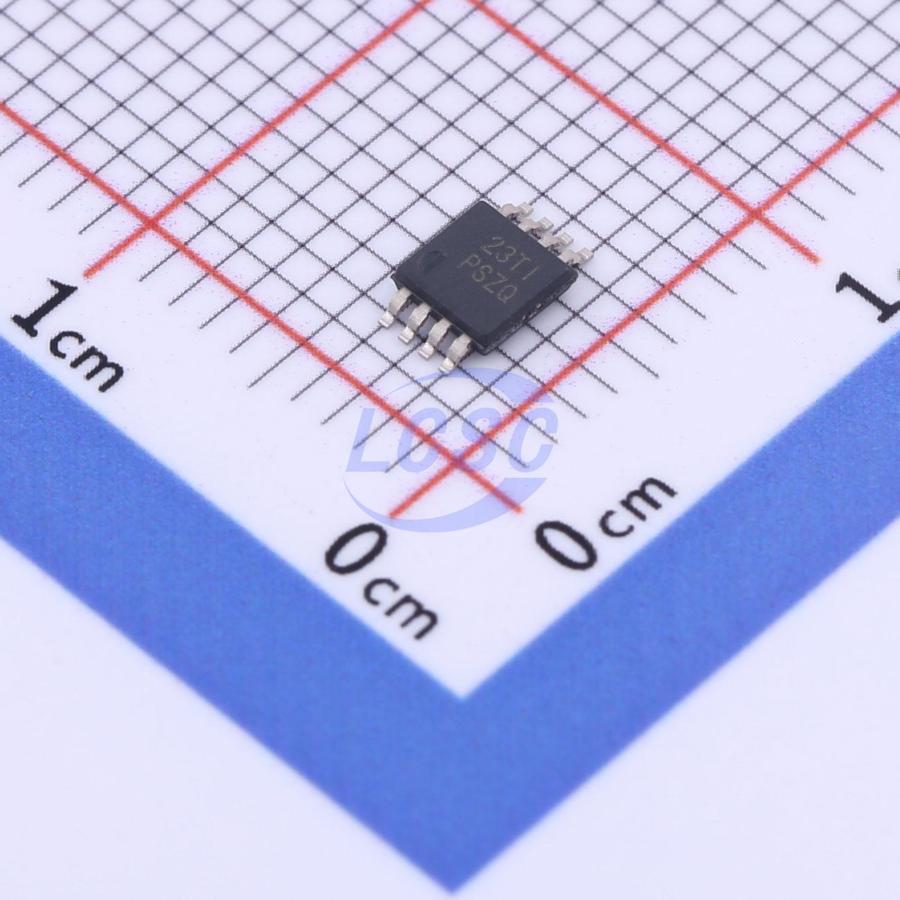

Микросхема выпускается в компактном восьмивыводном корпусе для поверхностного монтажа (MSOP-8, в части документации обозначается как HVSSOP-8) и рассчитана на работу в диапазоне температур от -40 до +125 °C, что соответствует промышленному применению. Автомобильной квалификации у этой версии нет, компонент выпускается в исполнении, соответствующем требованиям RoHS.
Основные характеристики
- Тип: линейный стабилизатор напряжения (LDO) отрицательной полярности
- Входное напряжение: от -3 до -35 В
- Выходное напряжение: от -1.18 до -33 В (регулируемое)
- Опорное напряжение: -1.24 В
- Максимальный выходной ток: -200 мА
- Корпус: MSOP-8 (HVSSOP-8)
- Монтаж: поверхностный (SMD)
Где применяется
- Аналоговые тракты: питание операционных усилителей и измерительных схем, где нужна отрицательная шина
- Источники питания АЦП и ЦАП: формирование стабильного отрицательного опорного или питающего напряжения
- Двухполярные источники: совместно с положительным LDO — построение симметричного питания ±U
- Промышленная электроника: применение в оборудовании с расширенным диапазоном рабочих температур
