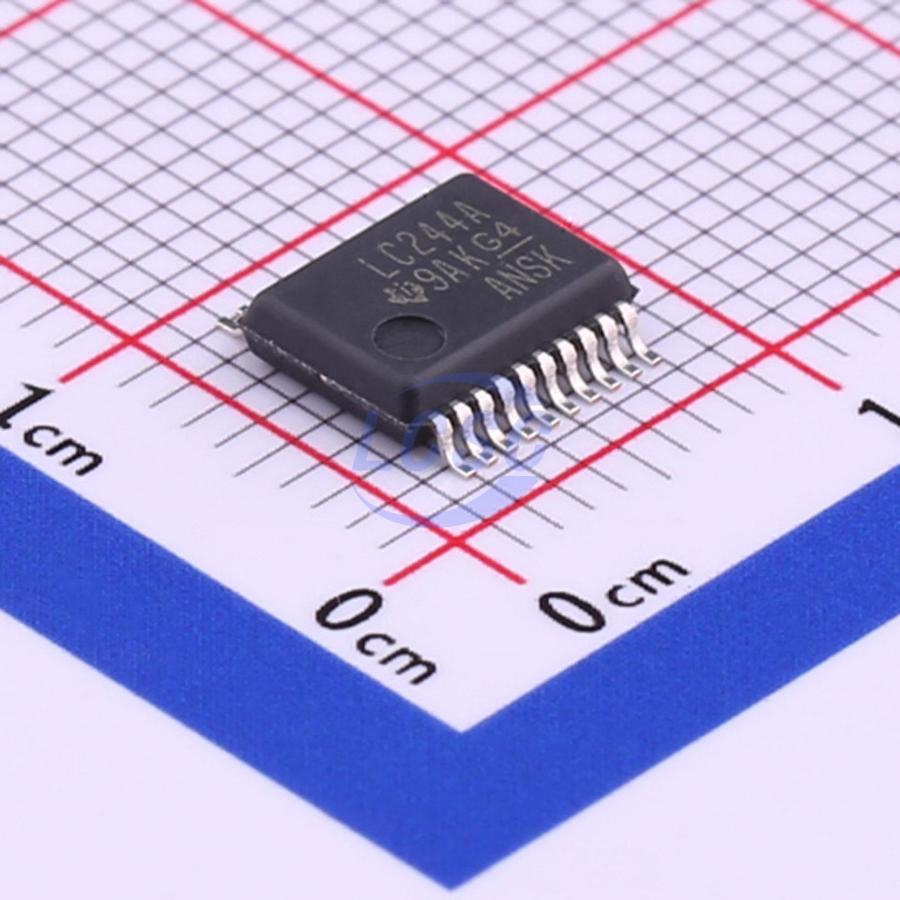

Микросхема Texas Instruments SN74LVC244ADBR — восьмиразрядный буфер/драйвер с тремя состояниями выхода, выполненный в корпусе для поверхностного монтажа. Микросхема организована как два независимых блока по четыре канала, каждый со своим входом разрешения, что позволяет включать и отключать группы выходов по отдельности и подключать устройство к общей шине без конфликта сигналов.
Логическое семейство LVC рассчитано на питание в диапазоне от 1,65 до 3,6 В, при этом входы выдерживают напряжение до 5,5 В независимо от напряжения питания ядра. Это позволяет использовать микросхему как согласующее звено между узлами схемы с разным уровнем логических сигналов — например, между цепью на 3,3 В и цепью на 5 В — без дополнительных преобразователей уровня.
Задержка распространения сигнала не превышает 5,9 нс при напряжении питания 3,3 В, что достаточно для буферизации шин данных и адреса в цифровых устройствах на высокой частоте обмена. Типовой дребезг земли на выходе держится ниже 0,8 В, а выброс напряжения при переключении — более 2 В при тех же условиях питания; такое поведение выходных каскадов снижает уровень помех при одновременном переключении нескольких линий шины.
Микросхема защищена от электростатических разрядов по модели человеческого тела на уровне 2000 В и по модели заряженного устройства на уровне 1000 В, а её выходные каскады выдерживают ток свыше 250 мА без эффекта защёлкивания по методике JESD17. Рабочий диапазон температур охватывает интервалы от -40°C до +85°C и от -40°C до +125°C в зависимости от исполнения, корпус SSOP-20 имеет размеры 7,5 × 5,3 мм и предполагает поверхностный монтаж.
Основные характеристики
- Функция: восьмиразрядный буфер/драйвер (2х4 канала) с тремя состояниями выхода
- Логическое семейство: LVC
- Количество каналов: 8 (2х4)
- Тип выхода: три состояния (3-state)
- Диапазон напряжения питания: 1,65–3,6 В
- Допустимое входное напряжение: до 5,5 В
- Макс. задержка распространения: 5,9 нс при 3,3 В
- Дребезг земли на выходе (типовое значение): менее 0,8 В при Vcc=3,3 В, 25°C
- Выброс напряжения на выходе (типовое значение): более 2 В при Vcc=3,3 В, 25°C
- ЭСР по модели человеческого тела (HBM): 2000 В
- ЭСР по модели заряженного устройства (CDM): 1000 В
- Защита от защёлкивания: свыше 250 мА по методике JESD17
- Рабочая температура: от -40°C до +125°C
- Корпус: SSOP-20, 7,5 × 5,3 мм
- Монтаж: поверхностный (SMD)
Где применяется
- Согласование логических уровней: буферизация сигналов между узлами с разным напряжением питания благодаря входам, устойчивым к напряжению 5,5 В.
- Промышленная автоматика и КИП: применяется в платах ввода-вывода, рассчитанных на расширенный температурный диапазон вплоть до +125°C.
- Шинные интерфейсы вычислительной техники: усиление и буферизация линий данных и адреса на платах с несколькими устройствами на общей шине за счёт трёхстабильных выходов.
- Телекоммуникационное и сетевое оборудование: применяется на узлах, где важна защита от электростатических разрядов и всплесков тока при переключении.
