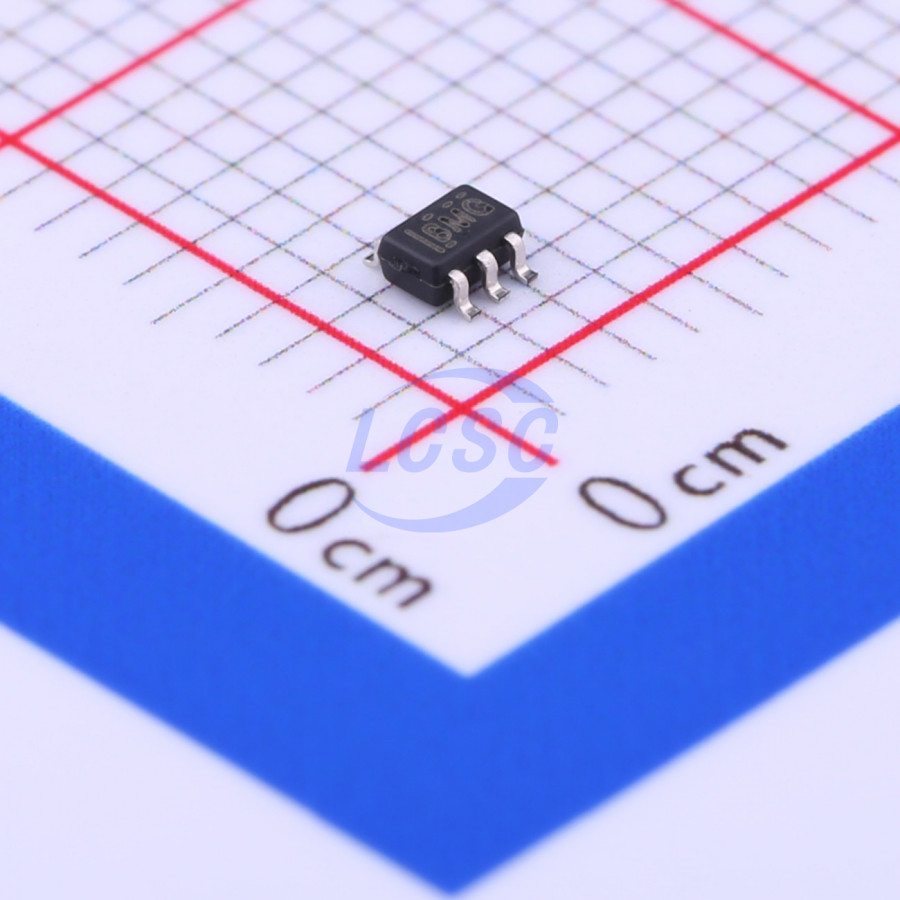

Микросхема Texas Instruments Texas Instruments SN74AHCT1G125DCKR — однобитный буфер шины с выходом с тремя состояниями в миниатюрном корпусе SC-70-5 для поверхностного монтажа. Микросхема относится к логическому семейству AHCT и позволяет переводить выход в высокоимпедансное состояние, отключая его от общей шины, когда линией управляет другое устройство.
Входы буфера принимают уровни TTL: порог переключения по высокому уровню начинается от 2 V, а по низкому уровню — до 0.8 V, при этом допустимый диапазон входного напряжения расширен до 0–5.5 V. Выходное напряжение изменяется в пределах от 0 V до напряжения питания, что делает микросхему совместимой как с TTL-, так и с CMOS-узлами.
Максимальный выходной ток составляет 8 мА на низком уровне и -8 мА на высоком, а задержка распространения сигнала не превышает 6 нс при напряжении питания 5 V. В режиме покоя микросхема потребляет не более 10 мкА, что позволяет применять её в узлах с батарейным питанием без заметного вклада в общее энергопотребление.
Устойчивость к электростатическому разряду составляет 1000 V по модели HBM и 1500 V по модели CDM, а ток защёлкивания ограничен значением 250 мА. Рабочий диапазон температур — от -40 до +125°C, диапазон температур хранения — от -65 до +150°C.
Основные характеристики
- Логическое семейство: AHCT
- Количество каналов: 1
- Тип выхода: 3-state
- Корпус: SC-70-5, 2.00×1.30 mm
- Тип монтажа: SMD
- Напряжение питания: 4.5–5.5 V
- Диапазон входного напряжения: 0–5.5 V
- Диапазон выходного напряжения: 0–Vcc
- Мин. входное напряжение высокого уровня: 2 V
- Макс. входное напряжение низкого уровня: 0.8 V
- Макс. выходной ток высокого уровня: -8 мА
- Макс. выходной ток низкого уровня: 8 мА
- Макс. задержка распространения: 6 нс при 5 V
- Ток покоя: 10 мкА
- Диапазон рабочих температур: -40…+125°C
- Температура хранения: -65…+150°C
- ЭСР, HBM: 1000 V
- ЭСР, CDM: 1500 V
- Ток защёлкивания: 250 мА
Где применяется
- Буферизация шинных линий: снятие нагрузки с источника сигнала при подключении нескольких приёмников к общей линии данных
- Согласование логических уровней: совместная работа узлов с логикой TTL и CMOS благодаря семейству AHCT
- Платы высокой плотности монтажа: установка в компактных устройствах за счёт корпуса SC-70-5
- Многоточечные шины: перевод выхода в высокоимпедансное состояние при поочерёдном обращении нескольких источников к одной линии
