Микросхема Texas Instruments LP3879MR-1.2/NOPB — линейный стабилизатор напряжения положительной полярности с низким падением напряжения, рассчитанный на фиксированное выходное напряжение 1,2 В при токе нагрузки до 0,8 А. Стабилизатор поддерживает напряжение на выходе с малым разбросом при изменении входного напряжения и тока нагрузки, что делает его пригодным для питания чувствительных цепей цифровой и аналоговой электроники.
Диапазон входного напряжения — от 2,5 до 6 В. Минимальное входное напряжение, при котором стабилизатор ещё удерживает выходной уровень 1,2 В, составляет от 2,5 до 3,1 В в зависимости от тока нагрузки и температуры — за счёт этого стабилизатор сохраняет работоспособность при небольшом запасе по входному напряжению. Допуск выходного напряжения — ±1% при 25 °C и ±2% в полном диапазоне рабочих температур от -40 до +125 °C.
Стабилизатор защищён от короткого замыкания на выходе: ток при коротком замыкании ограничен на уровне 1400 мА, а пиковый выходной ток — 1200 мА. Предусмотрен вход отключения: при подаче низкого уровня микросхема переходит в режим с током потребления менее 10 мкА, что снижает энергопотребление устройства в дежурном режиме. Подавление пульсаций входного напряжения — 60 дБ на частоте 1 кГц, выходной шум — 18 мкВ (среднеквадратичное значение в полосе 100 Гц – 100 кГц с блокировочным конденсатором 10 нФ).

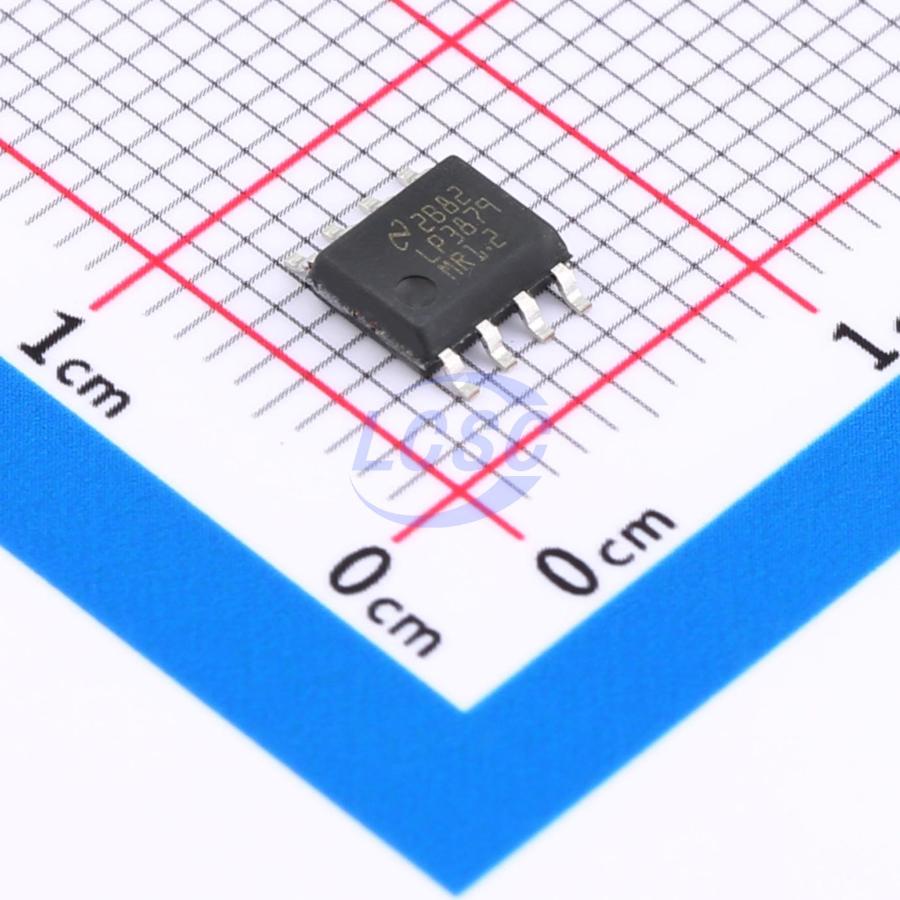

Исполнение LP3879MR-1.2/NOPB выпускается в корпусах 8-Lead SO PowerPad и 8-Lead WSON для поверхностного монтажа, тепловое сопротивление переход-среда — 60 °C/Вт для SO PowerPad и 40 °C/Вт для WSON. Рабочая температура перехода — от -40 до +125 °C, температура хранения — от -65 до +150 °C, температура пайки выводов — 260 °C в течение 5 секунд.
Основные характеристики
- Выходное напряжение: 1,2 В, фиксированное
- Максимальный выходной ток: 0,8 А (пиковый — 1200 мА)
- Диапазон входного напряжения: 2,5–6 В
- Минимальное входное напряжение: 2,5–3,1 В в зависимости от нагрузки и температуры
- Допуск выходного напряжения: ±1% при 25 °C, ±2% в диапазоне -40…+125 °C
- Ток короткого замыкания: 1400 мА
- Ток в выключенном состоянии: менее 10 мкА
- Подавление пульсаций: 60 дБ на 1 кГц
- Корпус: 8-Lead SO PowerPad, 8-Lead WSON
- Тепловое сопротивление переход-среда: 60 °C/Вт (SO PowerPad), 40 °C/Вт (WSON)
- Рабочая температура перехода: -40…+125 °C
Где применяется
- Питание процессорных ядер и цифровой логики: фиксированные 1,2 В при токе до 0,8 А востребованы в системах, где нужен стабильный низковольтный уровень питания
- Промышленная автоматика: расширенный диапазон рабочей температуры перехода -40…+125 °C
- Телекоммуникационное оборудование: режим отключения с током потребления менее 10 мкА снижает энергопотребление в дежурном режиме
- Компактные встраиваемые платы: корпуса SO PowerPad и WSON с открытой контактной площадкой для отвода тепла позволяют разместить стабилизатор на плате с ограниченной площадью
