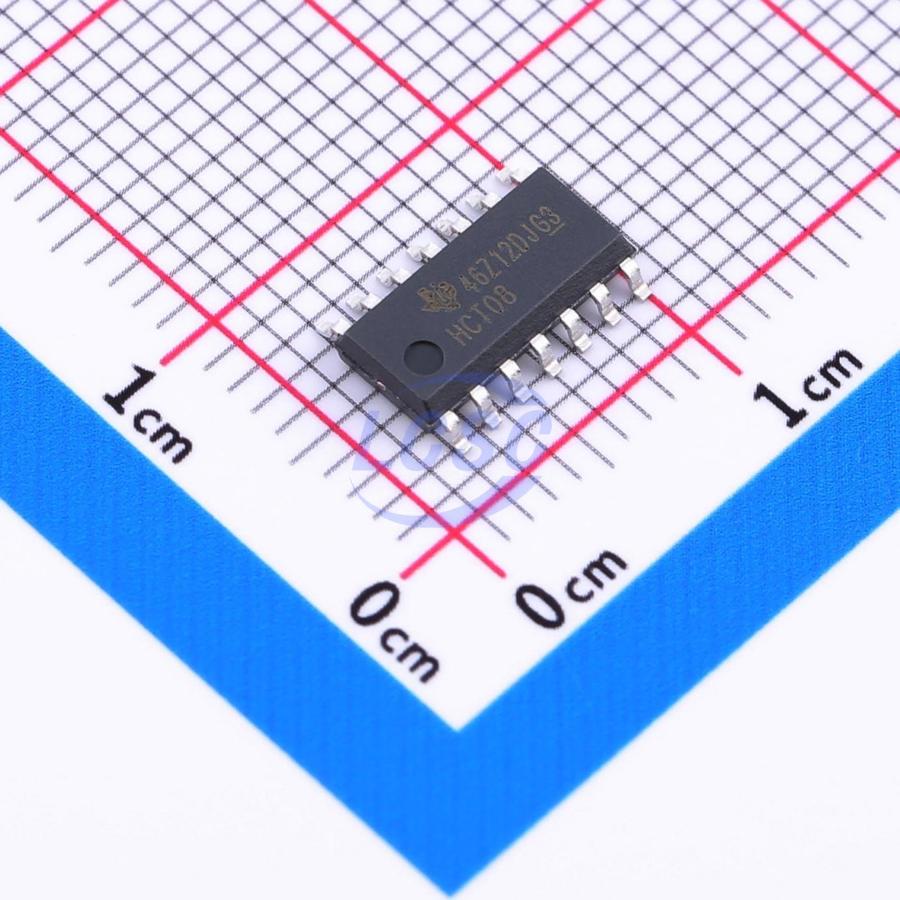

Микросхема Texas Instruments SN74HCT08DR — счетверённый двухвходовый логический элемент «И» (AND) из серии HCT. Каждый из четырёх независимых элементов принимает два входных сигнала и формирует на выходе их логическое произведение: единица появляется только тогда, когда оба входа находятся в состоянии единицы. Все четыре элемента работают независимо друг от друга, имея общие выводы питания и общий корпус.
Серия HCT сочетает КМОП-исполнение выходных каскадов с входными пороговыми уровнями, совместимыми с транзисторно-транзисторной логикой: порог переключения по высокому уровню начинается от 2 В, по низкому уровню заканчивается на 0,8 В. Благодаря этому микросхему можно включать в системы, где часть узлов построена на ТТЛ-логике, а часть — на КМОП, без дополнительных согласующих цепей между ними.
Микросхема выпускается в корпусе SO-14 для поверхностного монтажа, а расположение выводов повторяет распространённую серию 74LS08, что упрощает замену при переходе на более экономичную логику без изменения разводки платы. Типовое время задержки распространения сигнала при питании 5 В составляет 13 нс, при снижении питания до 4,5 В и увеличении нагрузки задержка возрастает до 27 нс в худшем случае.
Ток потребления, приходящийся на каждый дополнительно нагруженный вход, не превышает 2,9 мА. Выходы рассчитаны на ток до 4 мА и способны нагружать до 10 стандартных нагрузок серии LSTTL, чего достаточно для управления другими логическими микросхемами и маломощными периферийными узлами без дополнительных буферных каскадов.
Основные характеристики
- Логическое семейство: HCT (74HCT)
- Логическая функция: счетверённый элемент 2И, Y = A • B
- Количество контактов: 14
- Корпус: SO-14
- Входное напряжение высокого уровня, мин.: 2 В
- Входное напряжение низкого уровня, макс.: 0,8 В
- Выходной ток низкого уровня, макс.: 4 мА
- Выходной ток высокого уровня, мин.: -4 мА
- Входная ёмкость: 10 пФ
- Нагрузочная способность: 10 нагрузок LSTTL
- Время задержки распространения при 5 В, тип.: 13 нс
- Максимальная рабочая температура: 85 °C
- Максимальная температура хранения: 150 °C
Где применяется
- Комбинационная логика управления: формирование сигналов разрешения, блокировок и интерлоков в цифровых схемах.
- Смешанные ТТЛ и КМОП системы: пороги входа, совместимые с ТТЛ-уровнями, упрощают стыковку узлов разной логики.
- Замена устаревших серий: совпадение цоколёвки с 74LS08 позволяет заменить микросхему на плате без изменения разводки.
- Буферизация управляющих сигналов: применяется на платах с несколькими логическими узлами для развязки и объединения сигналов.
