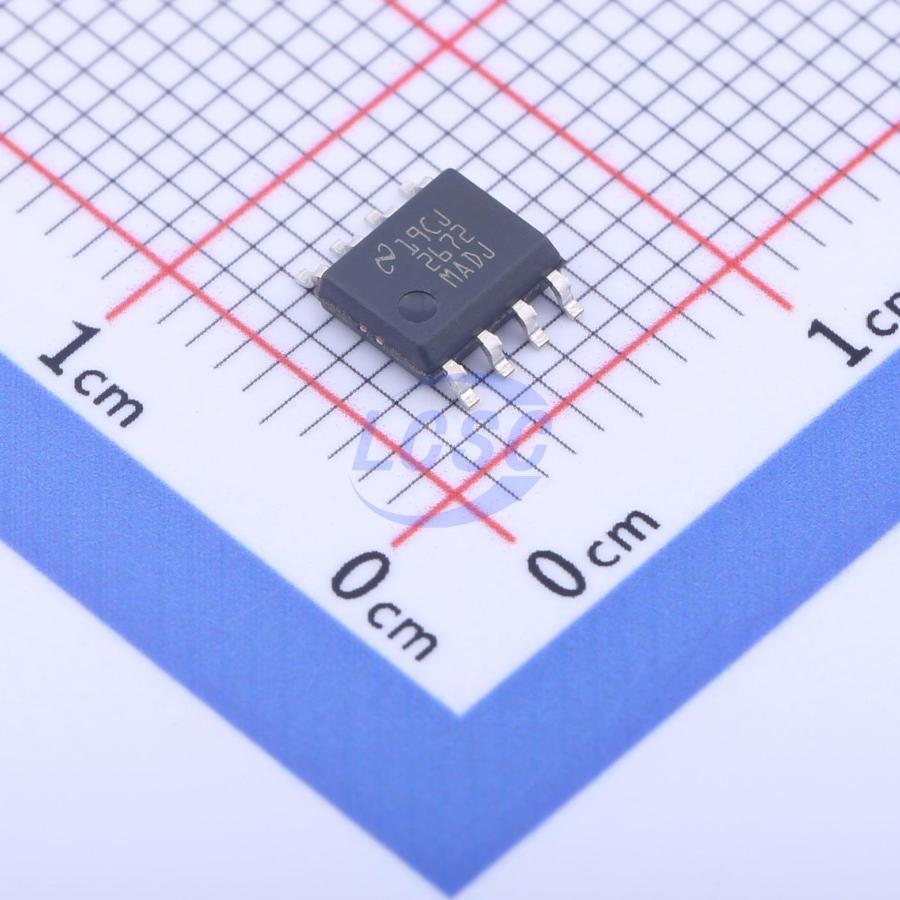

Микросхема Texas Instruments LM2672MX-ADJ/NOPB — понижающий импульсный стабилизатор напряжения из серии SIMPLE SWITCHER в корпусе SOIC-8. Она преобразует более высокое входное напряжение в более низкое выходное, при этом потери на нагреве заметно меньше, чем у линейного стабилизатора. Силовой ключ встроен в кристалл, поэтому для готового источника питания нужно немного внешних деталей.
Исполнение ADJ означает регулируемое выходное напряжение. Оно задаётся внешним делителем в обратной связи и может лежать в пределах от 1,21 В до 37 В. Один и тот же компонент можно применить в разных изделиях, меняя только номиналы резисторов, и не подбирать под каждое напряжение отдельную микросхему. Максимальный выходной ток равен 1 А, максимальное входное напряжение по данным позиции — 40 В.
Корпус SOIC-8 предназначен для поверхностного монтажа и допускает ручную пайку при ремонте и в мелких партиях, что удобнее, чем у более мелких корпусов. Обозначение NOPB указывает на исполнение без свинца, а буква X в названии соответствует поставке на ленте для автоматического монтажа.
Ограничения следует учитывать при проектировании. Ток нагрузки не должен превышать 1 А, а входное напряжение — 40 В, причём для запаса по выбросам в сети лучше брать рабочее значение заметно ниже. Импульсный стабилизатор создаёт помехи, поэтому от трассировки платы, качества входных и выходных конденсаторов и расположения дросселя зависит и уровень пульсаций, и нагрев. Для питания малошумящих аналоговых цепей после него иногда ставят дополнительный фильтр или линейный стабилизатор.
Основные характеристики
- Производитель: Texas Instruments
- Тип: понижающий импульсный стабилизатор напряжения
- Серия: SIMPLE SWITCHER
- Выходное напряжение: от 1,21 В до 37 В, регулируемое
- Выходной ток: 1 А
- Входное напряжение: до 40 В
- Корпус: SOIC-8
- Монтаж: поверхностный
Где применяется
- Промышленная электроника: питание узлов управления и датчиков от шин с повышенным напряжением.
- Бытовая электроника: замена линейных стабилизаторов там, где важен нагрев и коэффициент полезного действия.
- Разработка источников питания: регулируемый выход удобен для макетирования и изделий с разными напряжениями питания.
- Модернизация плат: получение пониженного напряжения из общей шины без отдельного преобразователя.
