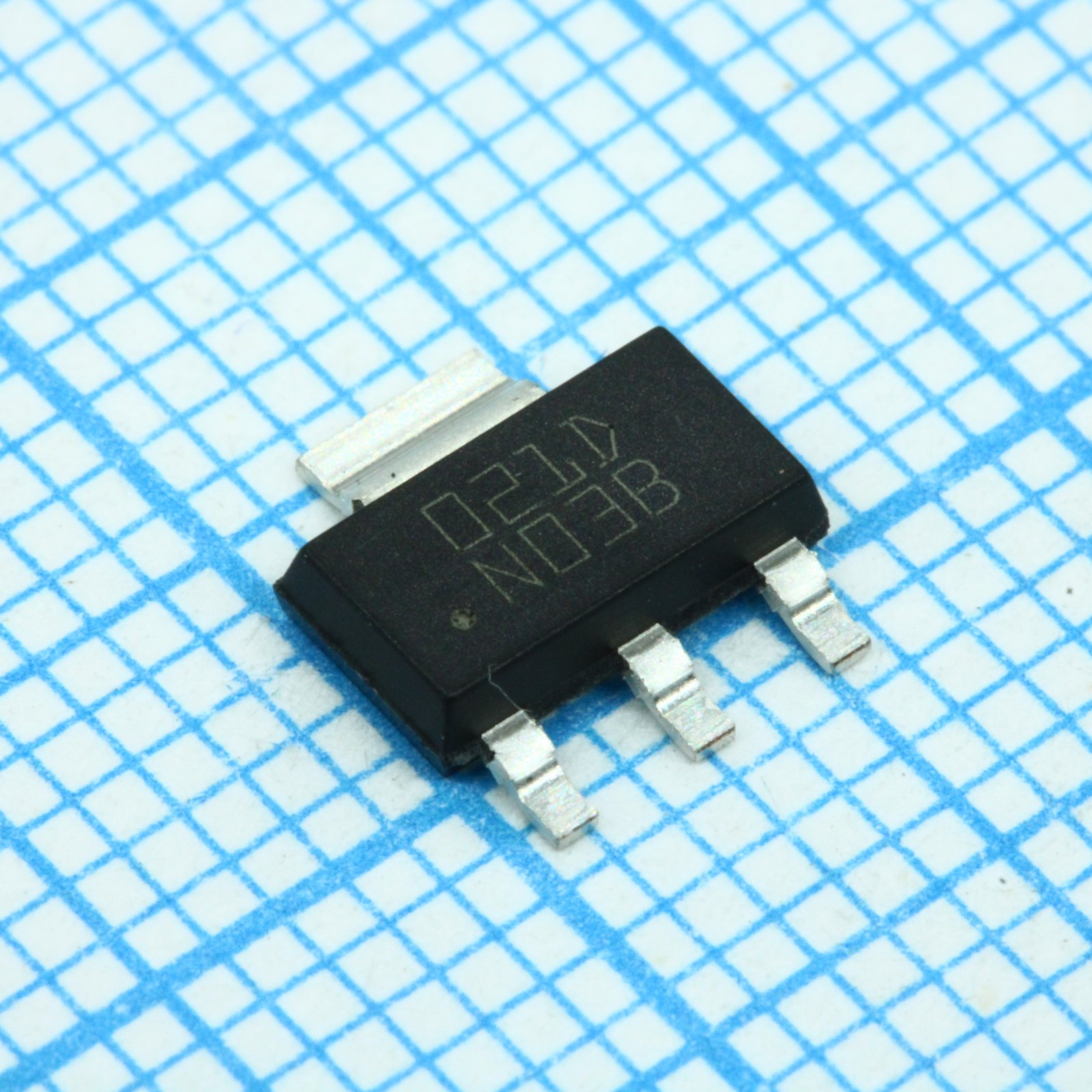

Микросхема LM1117IMPX-ADJ от Texas Instruments — линейный стабилизатор напряжения с регулируемым выходом, выполненный в корпусе SOT-223 на 4 вывода. Выходное напряжение задаётся внешним резистивным делителем в диапазоне от 1,25 до 13,8 В, максимальный выходной ток — 800 мА. В корпусе размещён один регулятор.
Опорное напряжение микросхемы — 1,25 В, точность поддержания выходного напряжения — ±1%. Регулировка по входной линии не превышает 0,2%, по нагрузке — 0,4%, что обеспечивает стабильный выход при колебаниях входного напряжения и тока потребления нагрузки. Падение напряжения между входом и выходом составляет 1,2 В при токе 800 мА.
Рекомендованное входное напряжение — до 15 В, абсолютный максимум — 20 В. Для устойчивой работы схемы на выходе требуется танталовый конденсатор ёмкостью не менее 10 мкФ — без него регулятор может не удерживать выходное напряжение в заданных пределах при быстрых изменениях нагрузки.
Микросхема рассчитана на рабочий диапазон температур перехода от -40 до +125°C, максимальная температура перехода — 150°C, температура хранения — от -65 до +150°C. Тепловое сопротивление переход-среда — 61,6°C/Вт, переход-плата — 10,4°C/Вт. Корпус SOT-223 имеет размеры 6,5 × 3,5 мм и допускает пайку выводов при температуре до 260°C в течение 4 секунд.
Основные характеристики
- Тип: линейный стабилизатор напряжения, регулируемый
- Корпус: SOT-223, 4 вывода
- Диапазон выходного напряжения: 1,25–13,8 В
- Опорное напряжение: 1,25 В
- Точность выходного напряжения: ±1%
- Максимальный выходной ток: 800 мА
- Падение напряжения вход-выход: 1,2 В при 800 мА
- Рекомендованное входное напряжение: до 15 В
- Абсолютное максимальное входное напряжение: 20 В
- Минимальный выходной конденсатор: 10 мкФ, танталовый
- Регулировка по линии / нагрузке: 0,2% / 0,4% макс.
- Диапазон рабочих температур перехода: от -40 до +125°C
- Максимальная температура перехода: 150°C
- Тепловое сопротивление переход-среда: 61,6°C/Вт
- Габариты корпуса: 6,5 × 3,5 мм
Где применяется
- Источники питания цифровых схем: получение стабилизированного напряжения из входной шины для питания логики и периферии
- Постстабилизация после DC-DC преобразователей: сглаживание пульсаций и точная установка выходного напряжения
- Измерительное и промышленное оборудование: локальное питание отдельных узлов платы
- Отладочные и макетные платы: быстрая организация регулируемого источника питания для прототипирования
