Микросхема Texas Instruments TL494IDR — ШИМ-контроллер для управления импульсными источниками питания. В одном корпусе объединены задающий генератор, компаратор широтно-импульсной модуляции, схема регулировки мёртвого времени, два усилителя ошибки для обратной связи по напряжению и току, источник опорного напряжения 5 В и два выходных транзистора.
Выходные транзисторы можно включать по однотактной схеме или парафазно (push-pull), каждый рассчитан на втекающий и вытекающий ток до 200 мА — этого достаточно для прямого управления затворами силовых ключей через дополнительный драйвер или для питания оптопар обратной связи. Регулировка мёртвого времени охватывает весь диапазон от 0 до 100% скважности с фиксированным смещением около 5%, что защищает силовые ключи парафазного каскада от одновременного открытия.
Питание микросхемы — от 7 до 40 В, чего достаточно, чтобы запитывать контроллер прямо от входной шины преобразователя без отдельного источника дежурного питания. Встроенный генератор работает на частотах до 300 кГц, задавая частоту переключения силовой части. Опорное напряжение 5 В с допуском ±5% можно использовать и для питания части обвязки — делителей обратной связи, компараторов защиты.

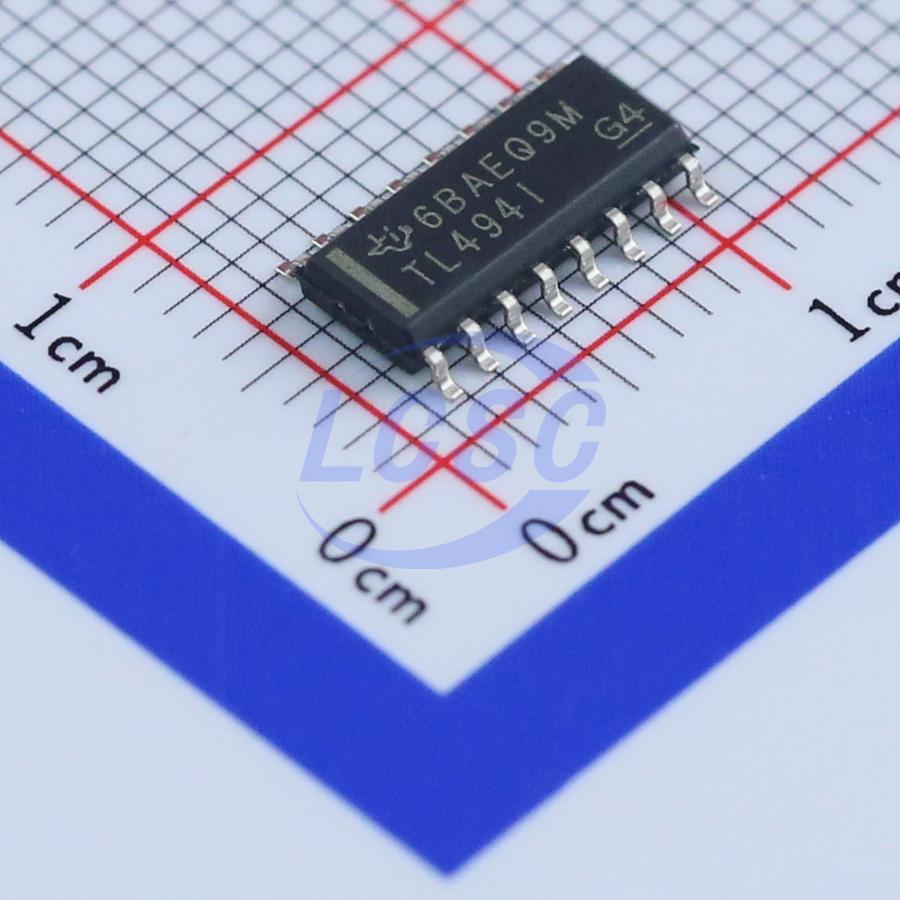

Корпус SOIC-16 (SOP-16) для поверхностного монтажа, рабочий диапазон температур от -40 до +85 °C, хранение — от -65 до +150 °C, тепловое сопротивление переход-среда 97,5 °C/Вт. Такое сочетание подходит для источников питания малой и средней мощности в бытовой и промышленной аппаратуре.
Основные характеристики
- Тип: ШИМ-контроллер серии TL494
- Число усилителей ошибки: 2
- Режимы выхода: однотактный, парафазный (push-pull)
- Выходной ток канала: 200 мА (исток/сток)
- Регулировка мёртвого времени: 0–100%, фиксированное смещение около 5%
- Опорное напряжение: 5 В ±5%
- Максимальная частота генератора: 300 кГц
- Напряжение питания: 7–40 В
- Диапазон рабочих температур: -40...+85 °C
- Диапазон температур хранения: -65...+150 °C
- Тепловое сопротивление переход-среда: 97,5 °C/Вт
- Корпус: SOIC-16 (SOP-16), 16 выводов
- Тип монтажа: SMD
Где применяется
- Импульсные блоки питания: формирование ШИМ-сигнала для push-pull и однотактных преобразователей
- Зарядные устройства: стабилизация выходного напряжения и тока через два независимых усилителя ошибки
- Промышленная автоматика: питание модулей от шины 7–40 В без отдельного дежурного источника
- Бытовая электроника: недорогая схема управления в блоках питания малой мощности
