Микросхема Texas Instruments TMP112AIDRLR — цифровой датчик температуры с интерфейсом I2C/SMBus, заменяющий аналоговые термисторы NTC и PTC в схемах термоконтроля. Встроенный 12-разрядный АЦП переводит измеренную температуру в цифровой код с шагом 0,0625 °С, а результат считывается контроллером напрямую по шине без дополнительной схемы согласования уровней.
Точность измерения без калибровки составляет не более ±0,5 °С в диапазоне от 0 до +65 °С при питании 3,3 В и не более ±1,0 °С во всём рабочем диапазоне от -40 до +125 °С. Долговременный дрейф показаний — около ±0,0625 °С после 3000 часов работы при 125 °С, что важно для устройств, работающих без периодической поверки датчика.
Датчик поддерживает шину SMBus и двухпроводной интерфейс, совместимый с I2C, и допускает объединение на одной линии до четырёх устройств за счёт адресных выводов. Отдельная функция SMBus alert формирует сигнал тревоги при выходе температуры за заданные пороги, снимая с контроллера необходимость постоянного опроса датчика.

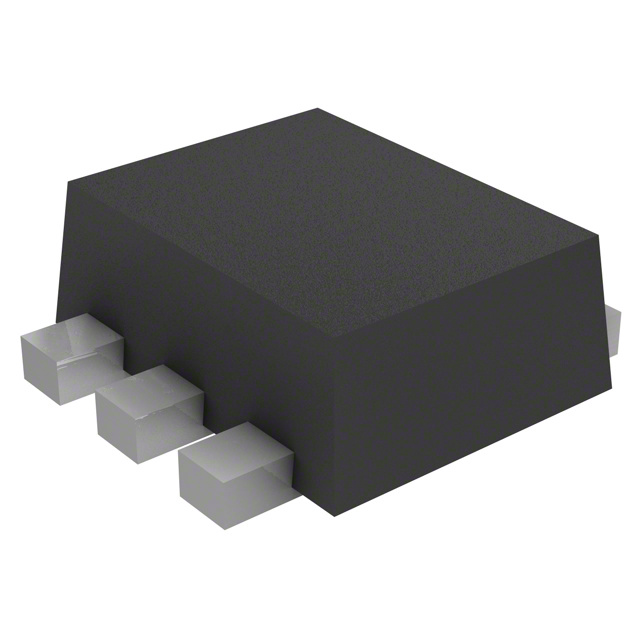

Питание TMP112AIDRLR лежит в диапазоне от 1,4 до 3,6 В, ток потребления в активном режиме не превышает 10 мкА, а в режиме отключения — 1 мкА. Микросхема выпускается в компактном шестивыводном корпусе SOT-563 для поверхностного монтажа и рассчитана на работу в диапазоне температур от -40 до +125 °С.
Основные характеристики
- Тип: цифровой датчик температуры
- Интерфейс: SMBus, Two-Wire, совместим с I2C
- Разрешение: 12 бит, шаг 0,0625 °С
- Точность без калибровки: ±0,5 °С (0…+65 °С, 3,3 В), ±1,0 °С (-40…+125 °С)
- Долговременный дрейф: ±0,0625 °С типовое значение за 3000 часов при 125 °С
- Диапазон питания: от 1,4 до 3,6 В
- Ток потребления: активный режим до 10 мкА, режим отключения до 1 мкА
- Максимум устройств на шине: 4
- Функция тревоги: SMBus alert
- Корпус: SOT-563, 6 выводов, монтаж SMD
- Диапазон рабочих температур: от -40 до +125 °С
Где применяется
- Системы термоконтроля: замена аналоговых термисторов в схемах измерения и защиты по температуре
- Портативная электроника: устройства с батарейным питанием благодаря низкому энергопотреблению датчика
- IoT-устройства: передача температуры по цифровой шине без отдельного АЦП на стороне контроллера
- Промышленная автоматика: контроль температуры узлов оборудования с сигнализацией по порогу
