Микросхема ULN2004AN производства Texas Instruments — сборка из семи транзисторных ключей, включённых по схеме Дарлингтона, в одном корпусе. Каждый канал микросхемы работает как отдельный электронный ключ: принимает управляющий сигнал низкого уровня на входе и коммутирует нагрузку на выходе, беря на себя усиление тока и защиту логической части схемы от индуктивных нагрузок.

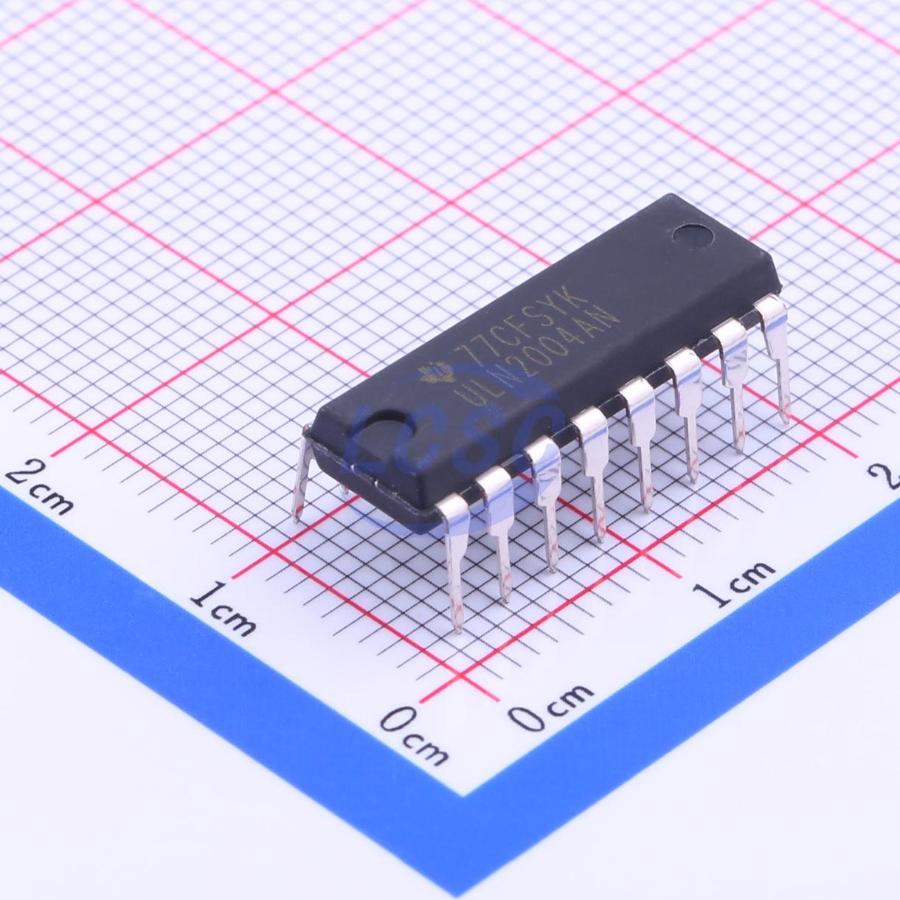

Микросхема выпускается в корпусе DIP-16 с выводным монтажом — стандартном для сборки макетов и плат с ручной или полуавтоматической установкой компонентов. Такое исполнение удобно для повторяющегося использования в разработке и для мелкосерийных изделий, где важна возможность запаять микросхему в панель и заменить при необходимости.
Каждый из семи каналов ULN2004AN рассчитан на ток нагрузки до 500 мА и напряжение до 50 В. Такого запаса достаточно для прямого управления обмотками маломощных двигателей, катушками реле и другими нагрузками, которые нельзя подключить непосредственно к выходу микроконтроллера или логической схемы без промежуточного усилителя тока.
Все семь ключей микросхемы объединены общей структурой корпуса, но управляются независимо, поэтому одна микросхема ULN2004AN заменяет семь отдельных транзисторных ключей с защитными диодами и позволяет управлять несколькими независимыми нагрузками с одной микросхемы.
Основные характеристики
- Производитель: Texas Instruments
- Обозначение: ULN2004AN
- Тип: сборка из семи ключей Дарлингтона
- Корпус: DIP-16
- Монтаж: выводной
- Ток канала: до 500 мА
- Напряжение канала: до 50 В
Где применяется
- Управление шаговыми двигателями: коммутация обмоток двигателя по сигналам от контроллера или микроконтроллера
- Управление реле: включение катушек реле напрямую от логического сигнала без отдельного усилителя тока
- Промышленная автоматика: коммутация индуктивных и резистивных нагрузок в схемах управления оборудованием
- Макетирование и мелкосерийная разработка: выводной корпус DIP-16 позволяет устанавливать микросхему в панель на отладочной плате
