Микросхема uA78L05AIPK Texas Instruments uA78L05AIPK — линейный стабилизатор положительного напряжения с фиксированным выходом 5 В и выходным током 100 мА. Исполнение малой мощности: оно рассчитано на питание небольших нагрузок. Для устройств с большим током в линейке есть стабилизаторы мощнее, например в корпусах для крепления к радиатору.
Максимальное входное напряжение по документации — 20 В. Падение напряжения на самом стабилизаторе — не более 1,7 В при токе 40 мА, поэтому на входе должно оставаться напряжение выше выходного как минимум на эту величину. Подавление пульсаций питания — 49 дБ на частоте 120 Гц. Диапазон рабочих температур — от -40°C до 125°C.
Заметная особенность — набор встроенных защит: от перегрузки по току, от перегрева, от переполюсовки и от короткого замыкания. Для малого стабилизатора, который стоит на платах и питается от внешних цепей, это снижает риск выхода из строя при ошибке монтажа или аварии в нагрузке.

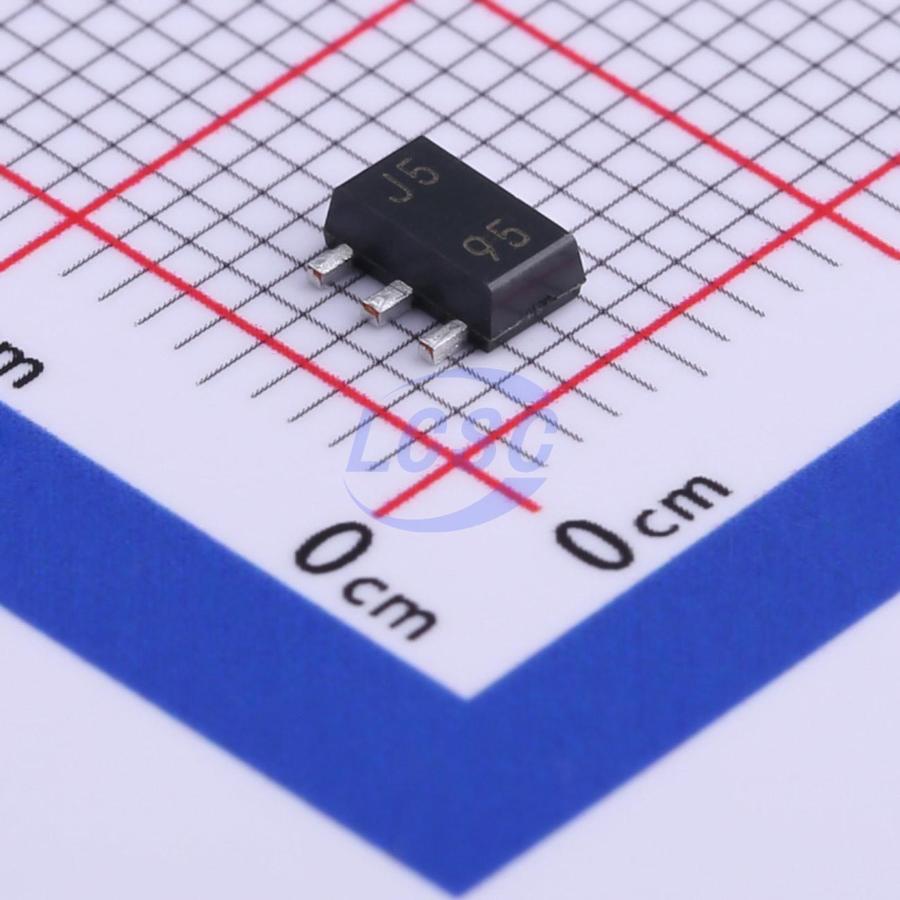

Корпус SOT-89-3, в документации он обозначен также как TO-243AA, монтаж поверхностный, SMD. Микросхема поставляется на ленте в катушке, что удобно для автоматической установки. Для ручной пайки корпус остаётся достаточно крупным. Стабилизатор линейный: лишнее напряжение превращается в тепло, а площадь корпуса ограничена, поэтому при большой разности входа и выхода нагрузку нужно ограничивать.
Основные характеристики
Линейный стабилизатор 5 В с фиксированным выходом, выходной ток 100 мА. Корпус SOT-89-3, вход до 20 В, температура от -40°C до 125°C.
Где применяется
- Питание логики и датчиков: 5 В для малопотребляющих узлов на плате.
- Локальная стабилизация: отдельный стабилизатор рядом с чувствительной схемой, чтобы снизить влияние пульсаций общей шины.
- Компактные платы: поверхностный монтаж, когда места под более крупный корпус нет.
