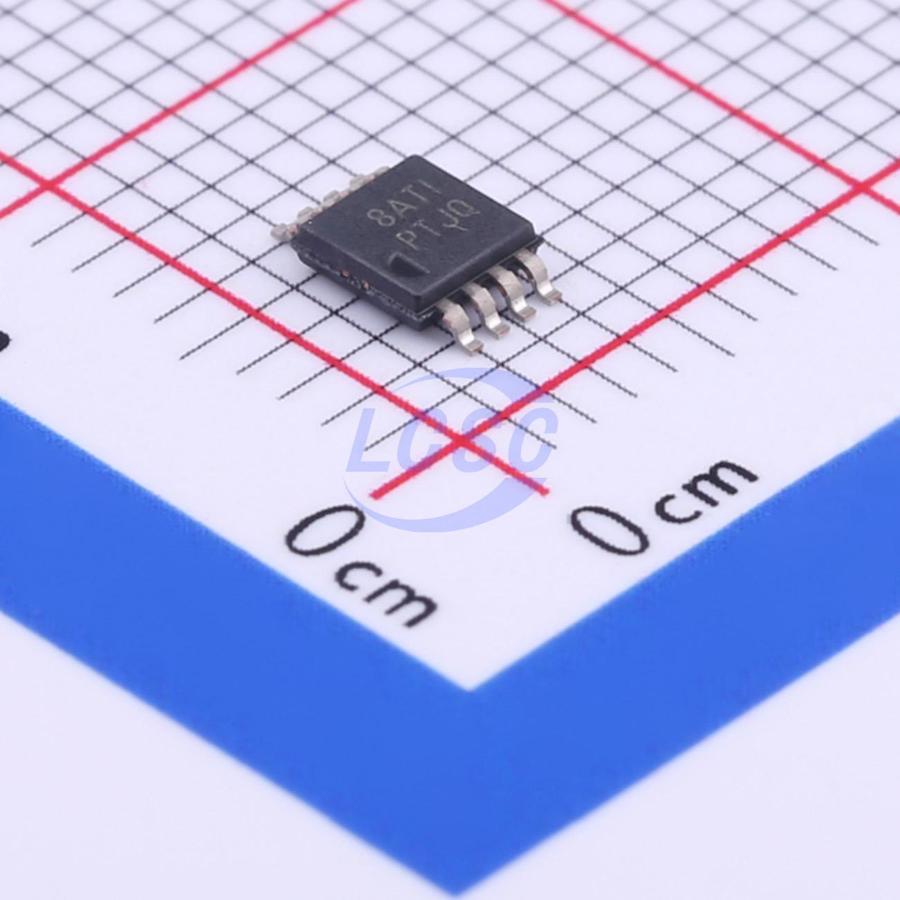

Микросхема Texas Instruments TPS7A4901DGNR 24+ — линейный стабилизатор напряжения с малым падением (LDO) с регулируемым выходом. Выходной ток доходит до 150 мА, выход один, полярность положительная. Корпус MSOP-8 для поверхностного монтажа.
Особенность исполнения — широкий диапазон по напряжению. Входное напряжение лежит в пределах от 3 до 35 В, а выходное настраивается от 1,194 до 33 В. Значение задаётся внешним делителем, фиксированного номинала у микросхемы нет. Благодаря этому одна позиция закрывает несколько напряжений питания, и её можно использовать там, где шина питания выше обычных 5 или 12 В.
Типовое падение напряжения составляет 333 мВ при номинальном токе. Входное напряжение должно превышать выходное хотя бы на эту величину, иначе стабилизация нарушится. Предел по току — 150 мА, поэтому для мощных потребителей позиция не годится. Как у любого линейного стабилизатора, разница между входом и выходом рассеивается в виде тепла, и при большом перепаде корпус MSOP-8 может оказаться ограничением по мощности.
Рабочий диапазон температур — от −40 до +125 °C. По уровню чувствительности к влаге корпус отнесён к MSL 2 (срок выдержки на воздухе до пайки — один год), и это стоит учесть при хранении и монтаже.
Основные характеристики
Регулируемый LDO, вход 3–35 В, выход 1,194–33 В, ток до 150 мА, падение 333 мВ, корпус MSOP-8.
Где применяется
- Питание от повышенных шин: понижение напряжения от источника до 35 В.
- Маломощные потребители: питание узлов, которым достаточно до 150 мА.
- Платы с несколькими напряжениями: настройка выходного значения делителем.
- Расширенный температурный диапазон: работа от −40 до +125 °C.
