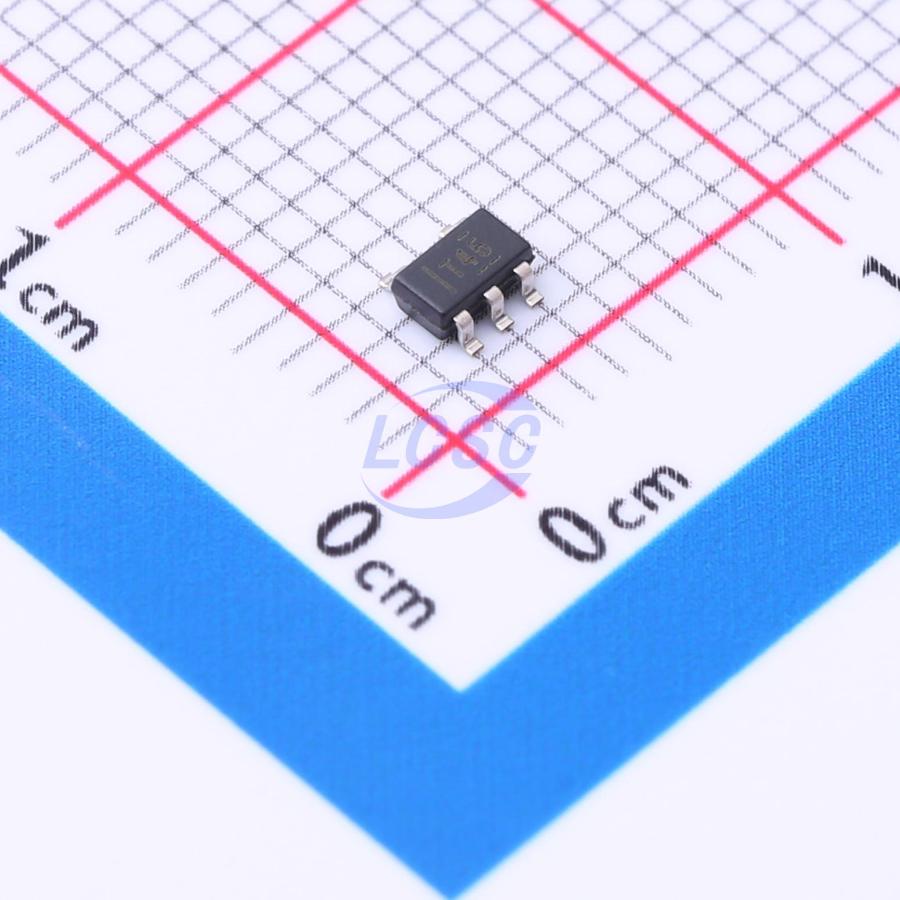

Микросхема Texas Instruments TPS73630DBVR — линейный стабилизатор напряжения с малым падением на регулирующем элементе и фиксированным выходом 3,0 В. Максимальный выходной ток — 400 мА, корпус SOT-23 с пятью выводами для поверхностного монтажа (размеры корпуса 2,90 × 1,60 мм).
Входное напряжение — от 1,7 до 5,5 В, абсолютный максимум — 6,0 В. Точность выходного напряжения — 1 %. Шум на выходе — 30 мкВ среднеквадратичных в полосе от 10 Гц до 100 кГц; для его снижения используется конденсатор 0,1 мкФ. Это делает стабилизатор пригодным для питания аналоговых и чувствительных цифровых цепей.
Стабилизатор устойчив с малым ESR, а также при отсутствии выходного конденсатора или при конденсаторе любой ёмкости и типа. Защита по току выполнена с обратным загибом характеристики, обратный ток утечки низкий. Рабочий диапазон температур — от −40 до +125 °C.
В линейке есть варианты с фиксированным выходом от 1,20 до 5,0 В и регулируемые от 1,20 до 5,5 В. Данное исполнение даёт только 3,0 В, а ток нагрузки ограничен 400 мА.
Вход разрешения допускает напряжение до 6,0 В, как и абсолютный максимум на входе питания. Минимальный вход 1,7 В ниже выходных 3,0 В, поэтому полное выходное напряжение достигается только тогда, когда входное напряжение превышает выходное.
Основные характеристики
Выход 3,0 В, ток до 400 мА, вход 1,7–5,5 В, точность 1 %, корпус SOT-23 на пять выводов.
Где применяется
- Измерительная техника: низкий шум на выходе важен для аналоговых трактов.
- Портативные устройства: малый корпус и низкий входной порог 1,7 В.
- Питание цифровых узлов: фиксированные 3,0 В без внешних делителей.
- Платы с ограничением по ёмкостям: устойчивость без выходного конденсатора.
Специалисты компании подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
