Микросхема Texas Instruments TPS71533DCKR — линейный стабилизатор напряжения (LDO) с фиксированным выходным напряжением 3,3 В и максимальным выходным током 50 мА. Микросхема понижает входное напряжение до стабильного уровня 3,3 В и удерживает его при изменении нагрузки в пределах заявленного тока, что делает её пригодной для питания логических узлов, чувствительных к отклонениям напряжения.
Входное напряжение может находиться в диапазоне от 2,5 до 24 В, абсолютный максимум по входу — 24 В. Такой запас по входному напряжению позволяет подключать стабилизатор напрямую к нестабилизированным источникам питания без дополнительного понижающего каскада перед ним. Выходной ток ограничивается встроенной схемой защиты, что снижает риск выхода микросхемы из строя при коротком замыкании или перегрузке на выходе.
Для устойчивой работы на выходе требуется конденсатор ёмкостью не менее 0,47 мкФ. Микросхема рассчитана на работу при температуре от -40 до +125°C, хранение допускается при температуре от -65 до +150°C — такой запас по температуре позволяет использовать стабилизатор в оборудовании промышленного исполнения, а не только в бытовой технике.

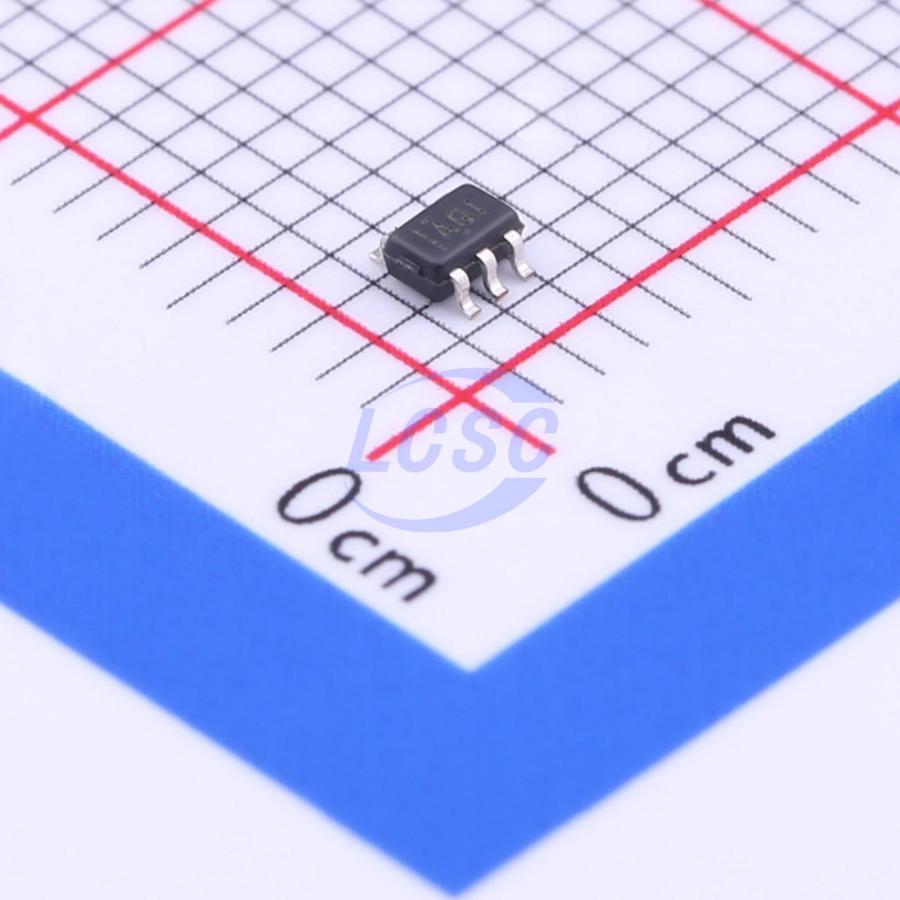

Корпус — SC70-5 с пятью выводами, один из самых компактных вариантов корпусировки для линейных стабилизаторов такого класса. Это исполнение применяется там, где на плате нет места под более крупный корпус, а ток нагрузки не превышает 50 мА.
Основные характеристики
- Тип: линейный стабилизатор напряжения (LDO)
- Выходное напряжение: 3,3 В, фиксированное
- Максимальный выходной ток: 50 мА
- Входное напряжение: 2,5–24 В
- Минимальная ёмкость выходного конденсатора: 0,47 мкФ
- Диапазон рабочих температур: -40…+125°C
- Диапазон температур хранения: -65…+150°C
- Ограничение выходного тока: встроенное
- Корпус: SC70-5, 5 выводов
Где применяется
- Портативные устройства: питание логики от батареи при малом токе потребления
- Датчики и измерительные модули: стабильное питание аналоговых и цифровых узлов
- Промышленная электроника: работа в расширенном диапазоне температур
- Компактные платы: применение там, где стандартные корпуса LDO не помещаются
