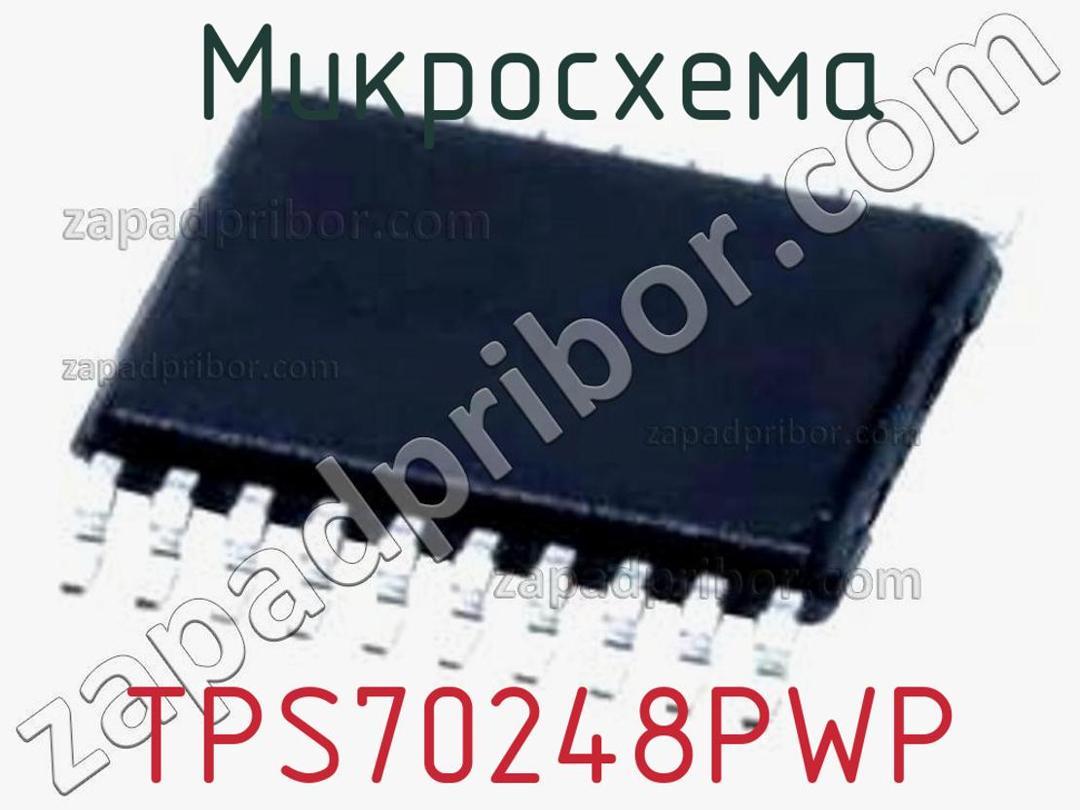

Микросхема Texas Instruments TPS70248PWP — сдвоенный линейный стабилизатор с малым падением напряжения положительной полярности. В одном корпусе HTSSOP-20 (PWP) размещены два канала: первый формирует 3,3 В при токе до 500 мА, второй — 1,5 В при токе до 250 мА. Оба канала питаются от общего входа с диапазоном напряжения от 2,7 до 6 В, поэтому для получения двух шин не нужны две отдельные микросхемы.
Точность выходного напряжения составляет 2%, типовое падение напряжения на первом канале — 170 мВ. Ток покоя типовой 190 мкА, максимальный 230 мкА; входной ток в режиме ожидания — 1 мкА (2 мкА при 25 °C). Собственный шум без байпасного конденсатора — 65 мкВ среднеквадратичных. Рекомендуемый выходной конденсатор — 10 мкФ с малым эквивалентным последовательным сопротивлением.
В составе микросхемы предусмотрена задержка сброса 120 мс и порог блокировки при пониженном входном напряжении 2,5 В. Рабочий диапазон температур — от −40 до +125 °C, хранение допускается от −65 до +150 °C. Монтаж поверхностный.
Главное ограничение линейного стабилизатора — выделяемое тепло. Допустимая рассеиваемая мощность корпуса зависит от охлаждения: 4,115 Вт при 25 °C с принудительным обдувом (250 куб. футов в минуту) и 3,067 Вт без обдува; при 85 °C — 1,646 и 1,227 Вт соответственно. При большой разнице между входным и выходными напряжениями нагрузку каналов следует сверять с этими значениями.
Основные характеристики
Два выхода: 3,3 В / 500 мА и 1,5 В / 250 мА. Вход 2,7–6 В, точность 2%, ток покоя типовой 190 мкА. Корпус HTSSOP-20, диапазон температур от −40 до +125 °C.
Где применяется
- Промышленная автоматика: питание логики и портов контроллеров от одного входного напряжения, двумя шинами 3,3 В и 1,5 В.
- Встраиваемые системы: формирование двух напряжений питания на плате при ограниченном месте: две шины в одном корпусе.
- Цепи с контролем питания: сброс с задержкой 120 мс и блокировка по входному напряжению 2,5 В позволяют не запускать нагрузку при просадке входа.
- Малошумящие узлы: канал с шумом 65 мкВ без байпаса подходит для питания чувствительных каскадов, если допустим линейный стабилизатор.
