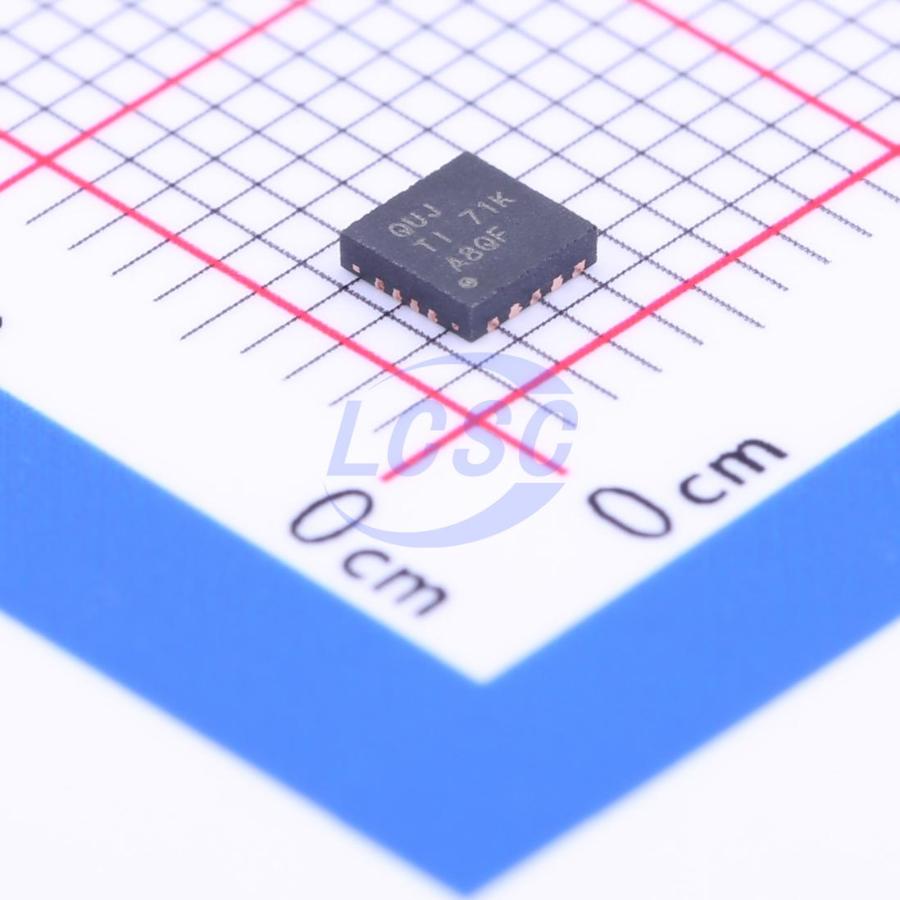

Микросхема Texas Instruments TPS63060DSCR представляет собой понижающе-повышающий (buck-boost) DC-DC преобразователь напряжения. Устройство сохраняет заданное выходное напряжение независимо от того, выше или ниже него в данный момент входное напряжение, что востребовано в системах с батарейным питанием, где напряжение аккумулятора меняется в широком диапазоне по мере разряда.
Диапазон входного напряжения составляет от 2,5 до 12 В, выходное напряжение регулируется в пределах от 2,5 до 8 В. Максимальный выходной ток в режиме понижения при выходном напряжении 5 В достигает 2 А, в режиме повышения при том же выходном напряжении — 1,3 А; ограничение тока силового ключа установлено на уровне 2,25 А.
Преобразователь работает на частоте переключения 2,4 МГц, что позволяет использовать компактные внешние индуктивности и конденсаторы фильтра. Ток потребления в режиме покоя составляет 30 мкА, а максимальный КПД достигает 93%, что снижает тепловыделение и продлевает время автономной работы устройства на батарейном питании.
Микросхема выпускается в корпусе WSON-10 на 10 выводов и рассчитана на работу при температуре перехода до 150°C и температуре окружающей среды от -40°C. Помимо регулируемой версии существует исполнение TPS63061 с фиксированным выходным напряжением 5 В.
Основные характеристики
- Тип: понижающе-повышающий DC-DC преобразователь
- Входное напряжение: от 2,5 до 12 В
- Выходное напряжение: от 2,5 до 8 В
- Максимальный выходной ток (понижение, 5 В): 2 А
- Максимальный выходной ток (повышение, 5 В): 1,3 А
- Ограничение тока силового ключа: 2,25 А
- Частота переключения: 2,4 МГц
- Ток покоя: 30 мкА
- Максимальный КПД: 93%
- Корпус: WSON-10, 10 выводов
- Диапазон рабочих температур: от -40°C до 150°C (переход)
Где применяется
- Портативные устройства с батарейным питанием: поддерживает стабильное напряжение при разряде одной-двух литиевых батарей
- Системы с изменяющимся входным напряжением: работает без переключения топологии, когда вход оказывается то выше, то ниже выхода
- Промышленная и измерительная электроника: широкий диапазон входного напряжения упрощает питание от нестабильных источников
- Компактные встраиваемые платы: корпус WSON-10 и высокая частота переключения сокращают площадь под преобразователь
