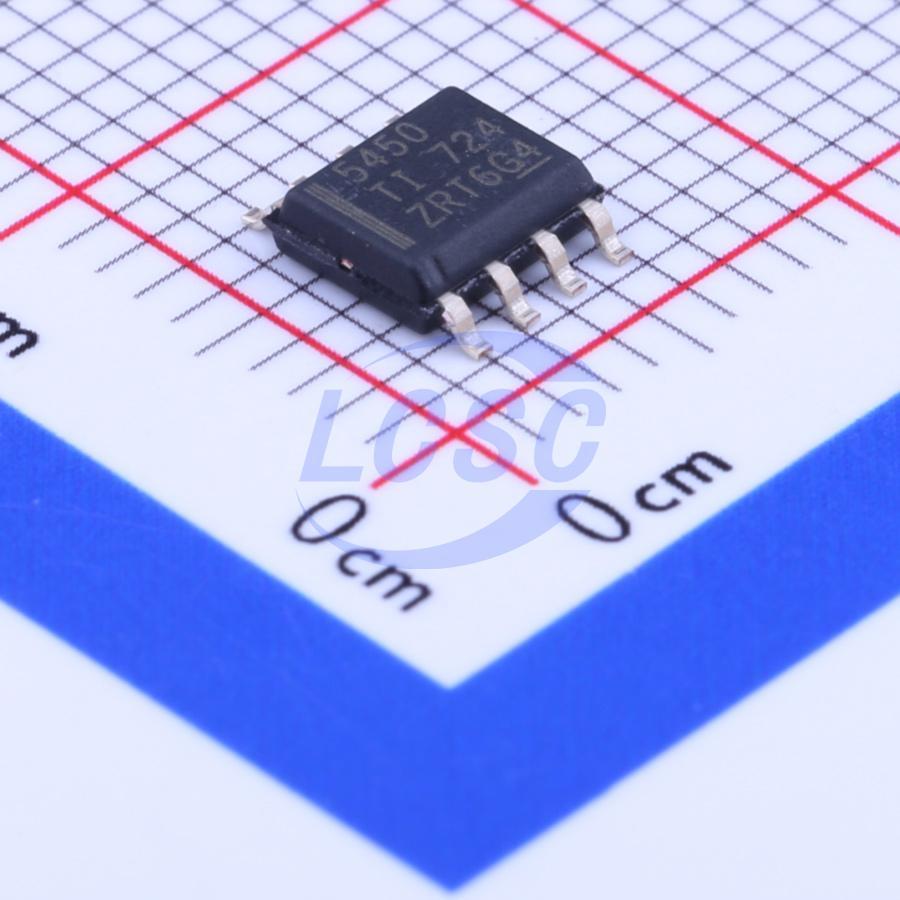

Микросхема Texas Instruments TPS5450DDAR — понижающий импульсный стабилизатор постоянного напряжения (DC/DC-преобразователь) серии TPS5450. Микросхема принимает на входе постоянное напряжение от 5,5 до 36 В и формирует на выходе стабилизированное напряжение от 1,22 В, отдавая в нагрузку постоянный ток до 5 А с кратковременным пиком до 6 А. Внутри корпуса интегрирован силовой полевой транзистор с сопротивлением открытого канала 110 мОм, что снимает необходимость подбирать внешний ключ и упрощает разводку платы.
Регулирование выходного напряжения выполняется по цепи обратной связи с опорным напряжением 1,22 В и начальной точностью 1,5%. Вход разрешения работы срабатывает при напряжении 0,5 В, что позволяет включать и выключать преобразователь внешним логическим сигналом; в выключенном состоянии микросхема потребляет не более 18 мкА. КПД преобразования превышает 90%, что снижает тепловыделение на плате при токах, близких к номинальным.
Исполнение TPS5450DDAR выполнено в корпусе SO-PowerPad-8 для поверхностного монтажа размером 4,89 × 3,90 мм с 8 контактами. Открытая теплоотводящая площадка PowerPAD на нижней стороне корпуса подключается к печатному полигону платы и отводит тепло от кристалла при работе на токах, близких к предельным. Микросхема сохраняет работоспособность при температуре перехода от -40 до +125°C, хранение допускается при -65...+150°C.
Встроенная защита включает ограничение тока, защиту от превышения выходного напряжения и тепловое отключение при перегреве кристалла, что предохраняет схему при коротком замыкании в нагрузке. Для цепи формирования напряжения на затворе верхнего силового ключа рекомендован конденсатор ёмкостью 0,01 мкФ.
Основные характеристики
- Тип: понижающий импульсный стабилизатор DC/DC серии TPS5450
- Входное напряжение: 5,5...36 В (абсолютный максимум 40 В)
- Выходное напряжение: от 1,22 В
- Выходной ток: до 5 А, пиковый до 6 А
- Сопротивление встроенного силового транзистора: 110 мОм
- КПД: более 90%
- Начальная точность: 1,5%
- Порог включения (enable): 0,5 В
- Ток потребления в выключенном состоянии: 18 мкА
- Защита: ограничение тока, защита от перенапряжения, тепловое отключение
- Корпус: SO-PowerPad-8 (SMD), 8 контактов
- Размер корпуса: 4,89 × 3,90 мм
- Рабочая температура перехода: -40...+125°C
- Температура хранения: -65...+150°C
Где применяется
- Промышленная автоматика: понижение шины питания до напряжения логики и датчиков
- Распределённые системы питания: локальный стабилизатор рядом с нагрузкой на плате
- Телекоммуникационное оборудование: питание модулей от шины 24 В или 12 В
- Источники питания среднего тока: замена линейных стабилизаторов там, где важен КПД
