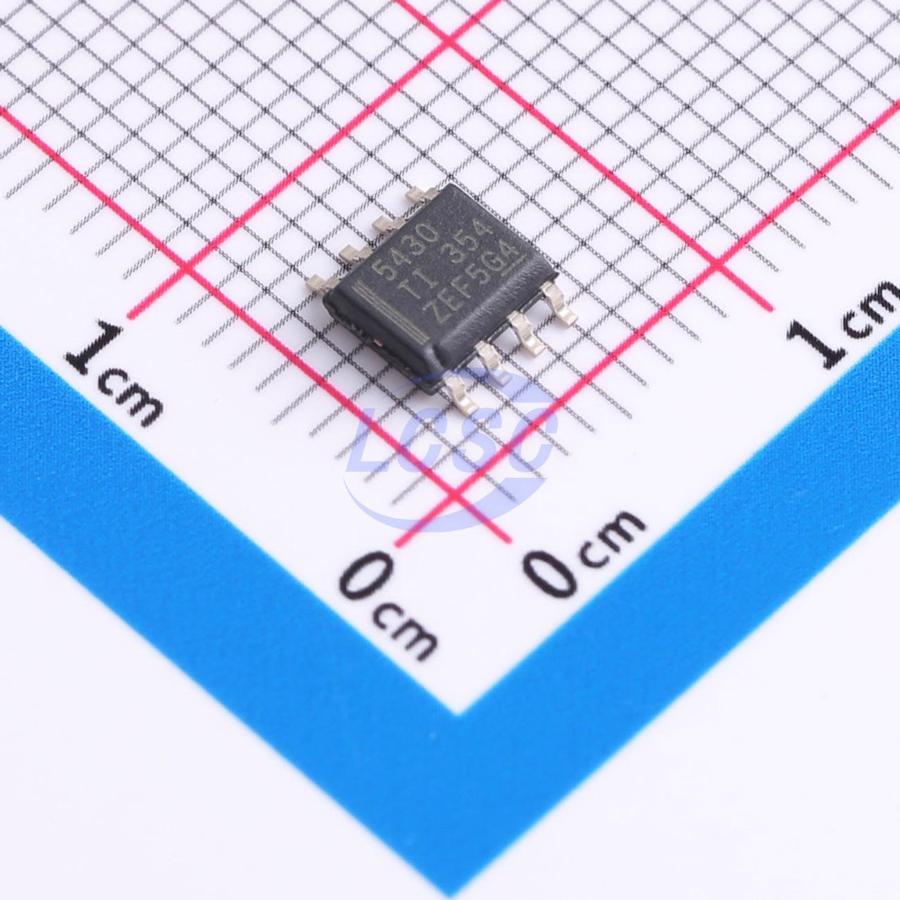

Микросхема Texas Instruments TPS5430DDAR — понижающий импульсный DC-DC преобразователь со встроенным силовым ключом. Микросхема снижает входное напряжение до заданного выходного уровня и удерживает его с помощью широтно-импульсной модуляции, работая без внешнего силового транзистора — переключающий MOSFET с сопротивлением открытого канала 100 мОм встроен в кристалл.
Диапазон входного напряжения — от 5,5 до 36 В, минимальное выходное напряжение, задаваемое делителем на выводе VSENSE, — 1,22 В. Микросхема отдаёт постоянный ток нагрузки до 3 А и допускает кратковременные пиковые броски до 4 А, а максимальный КПД преобразования достигает 95%.
Включение и выключение преобразователя управляется выводом ENA: логика активного высокого уровня, при плавающем выводе микросхема включена сама, порог переключения — 0,5 В. Встроенная защита по пониженному напряжению питания (UVLO) блокирует работу ниже 5,5 В, а в выключенном состоянии потребление от источника питания падает до 15 мкА. Для формирования напряжения раскачки затвора верхнего ключа используется внешний бустрепный конденсатор 0,01 мкФ между выводами BOOT и PH.
Микросхема выпускается в восьмивыводном корпусе SO-PowerPad-8 для поверхностного монтажа с открытой контактной площадкой DAP для отвода тепла на плату. Рабочий диапазон температур перехода — от -40 до +125°C, при хранении корпус выдерживает от -65 до +150°C.
Основные характеристики
- Тип: понижающий DC-DC преобразователь
- Диапазон входного напряжения: 5,5–36 В
- Минимальное выходное напряжение: 1,22 В
- Максимальный постоянный выходной ток: 3 А
- Пиковый выходной ток: 4 А
- Максимальный КПД: 95%
- Сопротивление встроенного MOSFET: 100 мОм
- Порог включения по ENA: 0,5 В
- Порог UVLO: 5,5 В
- Ток потребления в выключенном состоянии: 15 мкА
- Бустрепный конденсатор: 0,01 мкФ
- Корпус: SO-PowerPad-8 (SMD), 8 выводов
- Рабочая температура перехода: -40…+125°C
- Температура хранения: -65…+150°C
- Вес: 0,25 г
Где применяется
- Промышленная автоматика: понижение напряжения шины питания до уровня логики и датчиков
- Распределённые системы питания: локальный DC-DC узел рядом с нагрузкой на плате
- Телекоммуникационное оборудование: преобразование напряжения от источников 12–24 В
- Встраиваемые контроллеры: питание процессорных и периферийных узлов при ограниченном месте на плате
