Микросхема Texas Instruments TPS5430DDAR — это понижающий (buck) DC/DC преобразователь с интегрированным силовым ключом, рассчитанный на непрерывный выходной ток до 3 А. Микросхема принимает входное напряжение от 5,5 до 36 В и формирует на выходе стабилизированное напряжение от 1,22 В, что позволяет использовать её для питания низковольтной логики от промежуточной шины 12 или 24 В.
Силовой ключ выполнен на MOSFET с сопротивлением открытого канала 100 мОм, встроенном в корпус микросхемы — внешний ключ для основной силовой цепи не требуется, а КПД преобразования достигает 95%. Пиковый выходной ток ограничен на уровне 4 А, что даёт запас при бросках нагрузки без выхода за пределы рабочего диапазона.
Вход разрешения ENA имеет активный высокий уровень и порог переключения 0,5 В; при оставленном свободным выводе микросхема включается автоматически. Встроенная защита по пониженному напряжению питания срабатывает на уровне 5,5 В, а ток потребления в режиме выключения не превышает 15 мкА, что важно для устройств с батарейным питанием и дежурными режимами.

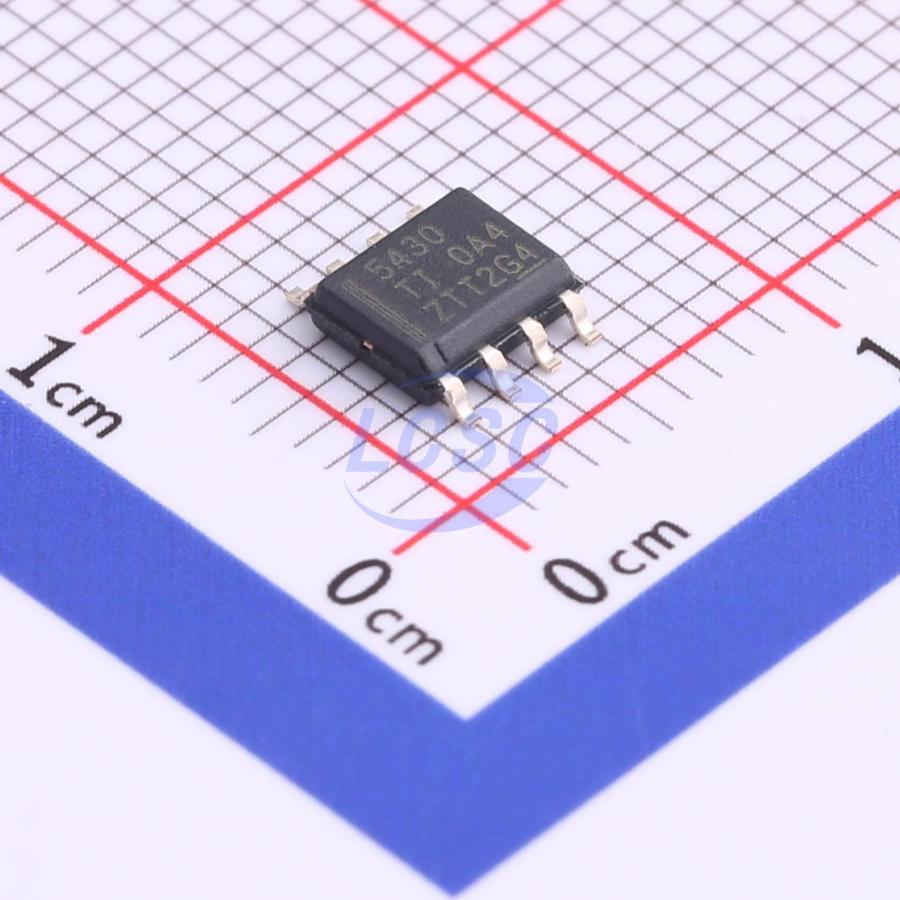

Микросхема выпускается в восьмивыводном корпусе SO-PowerPad-8 для поверхностного монтажа с открытой контактной площадкой для отвода тепла. Рабочий диапазон температуры перехода — от -40 до 125 °C, температура хранения — от -65 до 150 °C, что покрывает большинство применений в промышленной и телекоммуникационной аппаратуре.
Основные характеристики
- Диапазон входного напряжения: 5,5…36 В (абсолютный максимум 40 В)
- Минимальное выходное напряжение: 1,22 В
- Выходной ток непрерывный: 3 А
- Пиковый выходной ток: 4 А
- Сопротивление открытого канала MOSFET: 100 мОм
- Максимальный КПД: 95%
- Порог включения ENA: 0,5 В, активный высокий уровень
- Защита по пониженному напряжению: 5,5 В
- Ток потребления в выключенном состоянии: 15 мкА
- Диапазон температуры перехода: -40…125 °C
- Температура хранения: -65…150 °C
- Корпус: SO-PowerPad-8 (SMD), 8 выводов
Где применяется
- Промежуточные шины питания: понижение 12 и 24 В до напряжений питания логики и цифровых узлов
- Промышленная автоматика: локальные источники питания в контроллерах, датчиках и модулях сбора данных
- Телекоммуникационное оборудование: питание плат от распределённых шин постоянного тока
- Аккумуляторные и резервные системы: узлы с низким током потребления в дежурном режиме благодаря малому току в выключенном состоянии
