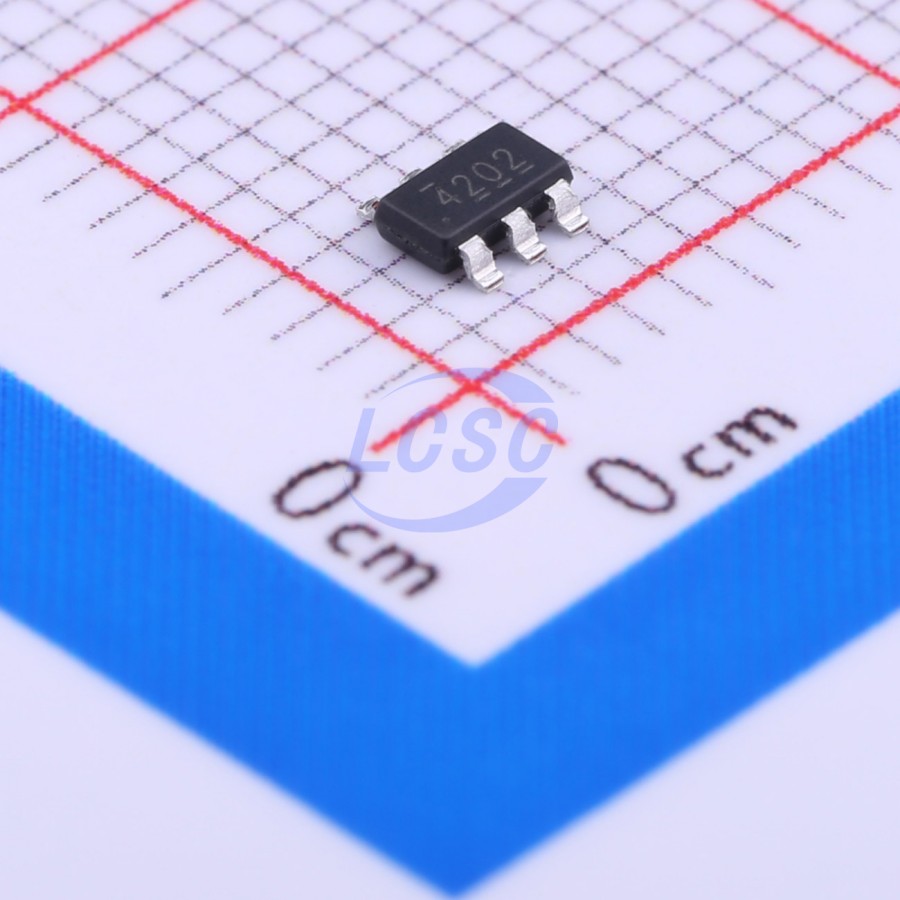

Микросхема Texas Instruments TPS54202DDCR SOT-23-6 — понижающий синхронный преобразователь напряжения с двумя встроенными ключами. Сопротивление открытого канала верхнего ключа 148 мОм, нижнего — 78 мОм, поэтому внешний диод не требуется. Выходной ток — до 2 А, частота переключения 500 кГц. Режим управления — по пиковому току.
Входное напряжение — от 4,5 до 28 В. Это основное отличие позиции от низковольтных преобразователей в таком же корпусе: микросхема подключается к шинам питания до 28 В. Предельно допустимое напряжение на входе и на выводе SW — 30 В, при кратковременных выбросах на SW в течение 20 нс допускается от −5 до 30 В. Мягкий пуск занимает 5 мс. При лёгкой нагрузке преобразователь переходит в режим с пропуском импульсов, ток покоя при этом составляет 45 мкА, а в выключенном состоянии потребление — 2 мкА.
Защита от перегрузки работает по току каждого цикла для верхнего и нижнего ключей, при затянувшейся перегрузке включается режим периодических попыток запуска. Температура перехода — от −40 до 125 °C, тепловое сопротивление переход–среда 89,2 °C/Вт, поэтому при токах, близких к 2 А, тепловой режим платы нужно проверять. Корпус SOT-23-6 размером 1,60 × 2,90 мм, поставка на ленте по 3000 штук.
Основные характеристики
Вход 4,5–28 В, выходной ток 2 А, частота 500 кГц. Встроенные ключи 148 и 78 мОм, корпус SOT-23-6.
Где применяется
- Питание от шин до 28 В: понижение входного напряжения в диапазоне 4,5–28 В до уровня логики и узлов управления.
- Компактные платы: корпус 1,60 × 2,90 мм вместе со встроенными ключами экономит место.
- Узлы с малой нагрузкой в дежурном режиме: ток покоя 45 мкА и пропуск импульсов при лёгкой нагрузке.
- Цепи с требованием к защите: ограничение тока по циклам и перезапуск при перегрузке.
