Микросхема Texas Instruments TPS51200 TPS51200DRCR — линейный стабилизатор для формирования шины терминации VTT и опорного напряжения VTTREF в системах на DDR-памяти. Устройство рассчитано на работу с двусторонним током: оно способно как отдавать ток в нагрузку в режиме источника, так и принимать обратный ток в режиме стока, что требуется для терминационной линии данных, где энергия может течь в обе стороны в зависимости от фазы обмена с памятью.
Включение и отключение стабилизатора управляется выводом EN с порогами 1,7 В (логическая единица) и 0,3 В (логический ноль) и гистерезисом 0,5 В — такой разброс порогов защищает от ложных переключений на медленно нарастающем сигнале разрешения. Ток утечки на входе EN не превышает ±1 мкА, поэтому вывод можно подключать к цепям с высоким импедансом без заметной нагрузки. Состояние выхода контролируется через вывод PGOOD: сигнал переходит в неисправное состояние при отклонении выходного напряжения более чем на 20% от номинала, задержка на срабатывание при аварии — 10 мкс, задержка на подтверждение исправного запуска — 2 мс, а гистерезис самого компаратора PGOOD составляет 5%.
При выключении микросхема принудительно разряжает выходной конденсатор через внутреннее сопротивление разряда — типовое значение 18 Ом, максимальное 25 Ом, — что ускоряет спад напряжения на шине VTT до безопасного уровня перед повторным включением. Максимальное выходное напряжение ограничено на уровне 3,6 В (абсолютный максимум) и 3,5 В (рекомендованный максимум), что соответствует питанию VDDQ шин DDR2 и DDR3.

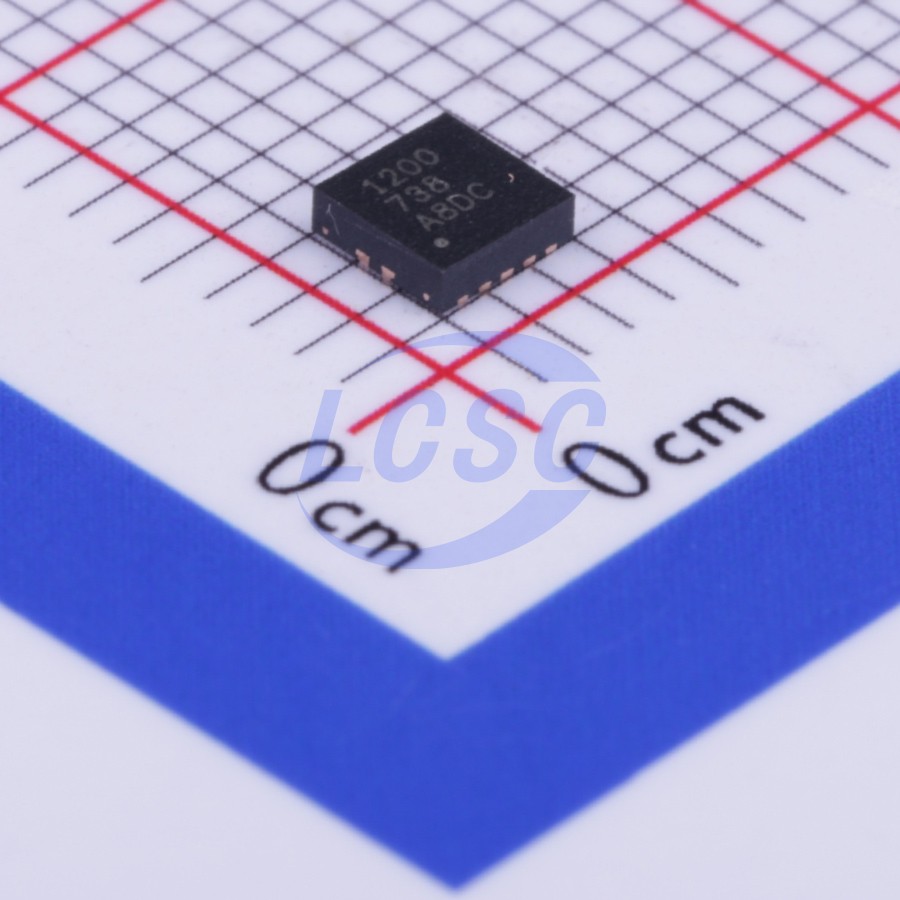

Корпус — SON-10 (VSON10, 3×3 мм) для поверхностного монтажа с минимальным занимаемым местом на плате. Тепловое сопротивление переход-среда составляет 52,06 °C/Вт, переход-теплоотводящая площадка — 10,24 °C/Вт; при этом допустимая рассеиваемая мощность снижается с 1,92 Вт при 25 °C окружающей среды до 0,79 Вт при 85 °C с коэффициентом дерейтинга 19 мВт/°C, так что при плотном монтаже и повышенной температуре в узле требуется учитывать реальный тепловой режим платы.
Основные характеристики
- Функция: линейный стабилизатор терминации DDR (сток/источник) с формированием VTTREF
- Непрерывный выходной ток (тип.): 2 А
- Ток в режиме источника: 4,5 А (тип.), диапазон ограничения 3–4,5 А
- Ток в режиме стока: 5,5 А (тип.), диапазон ограничения 3,5–5,5 А
- Выходное напряжение: до 3,6 В (абсолютный максимум), 3,5 В (рекомендованный максимум)
- Минимальная выходная емкость на нагрузке: 20 мкФ
- Пороги включения EN: 1,7 В (вкл.) / 0,3 В (выкл.), гистерезис 0,5 В
- Ток утечки EN: ±1 мкА
- PGOOD: пороги срабатывания ±20%, гистерезис 5%, задержка аварии 10 мкс, задержка запуска 2 мс, напряжение низкого уровня 0,4 В при токе 4 мА
- Сопротивление разряда выхода: 18 Ом (тип.), 25 Ом (макс.)
- Тепловое сопротивление: переход-среда 52,06 °C/Вт, переход-площадка 10,24 °C/Вт
- Рассеиваемая мощность: 1,92 Вт при 25 °C, 0,79 Вт при 85 °C, дерейтинг 19 мВт/°C
- Защита от статического электричества: встроенная, ограниченная по уровню
- Корпус: SON-10 (VSON10, 3×3 мм)
Где применяется
- Серверные платы и системы хранения: питание шины VTT для модулей DDR-памяти под нагрузкой с частыми переключениями направления тока
- Ноутбуки и компактные вычислительные устройства: формирование терминационного напряжения в условиях ограниченного места на плате благодаря малому корпусу
- Промышленные контроллеры: контроль состояния питания памяти через вывод PGOOD и защищённое отключение с разрядом выхода
- Материнские платы и встраиваемые модули памяти: замена дискретной схемы терминации одной микросхемой с встроенной защитой и диагностикой
