Микросхема Texas Instruments TPS3808G33DBVR — супервизор питания, предназначенный для контроля напряжения на шине питания микроконтроллеров и логических схем. Микросхема отслеживает уровень напряжения на выводе SENSE и формирует сигнал RESET, когда контролируемое напряжение опускается ниже порога срабатывания. Исполнение G33 задаёт фиксированный порог 3,07 В, что соответствует номинальному напряжению питания 3,3 В — такой вариант применяется там, где не требуется программирование порога извне.
Диапазон напряжения питания микросхемы — от 1,2 до 6,5 В, а диапазон контролируемого напряжения на входе SENSE — от 0,4 до 5 В. Точность срабатывания порога составляет ±0,5%, гистерезис — от 1 до 2,5%, что снижает вероятность ложных срабатываний при небольших колебаниях напряжения около порогового значения. Ток утечки в состоянии сброса не превышает 300 нА.
Задержка сигнала сброса программируется внешним конденсатором на выводе CT и может составлять от 1,25 мс до 10 с — таким образом время удержания RESET подбирается под требования конкретной схемы. Вывод MR служит для ручного запуска сброса, подтягивающий резистор на этом выводе имеет сопротивление от 70 до 90 кОм и подключён внутри микросхемы к VDD. Выход RESET подключается к внешнему подтягивающему резистору сопротивлением от 10 кОм до 1 МОм.

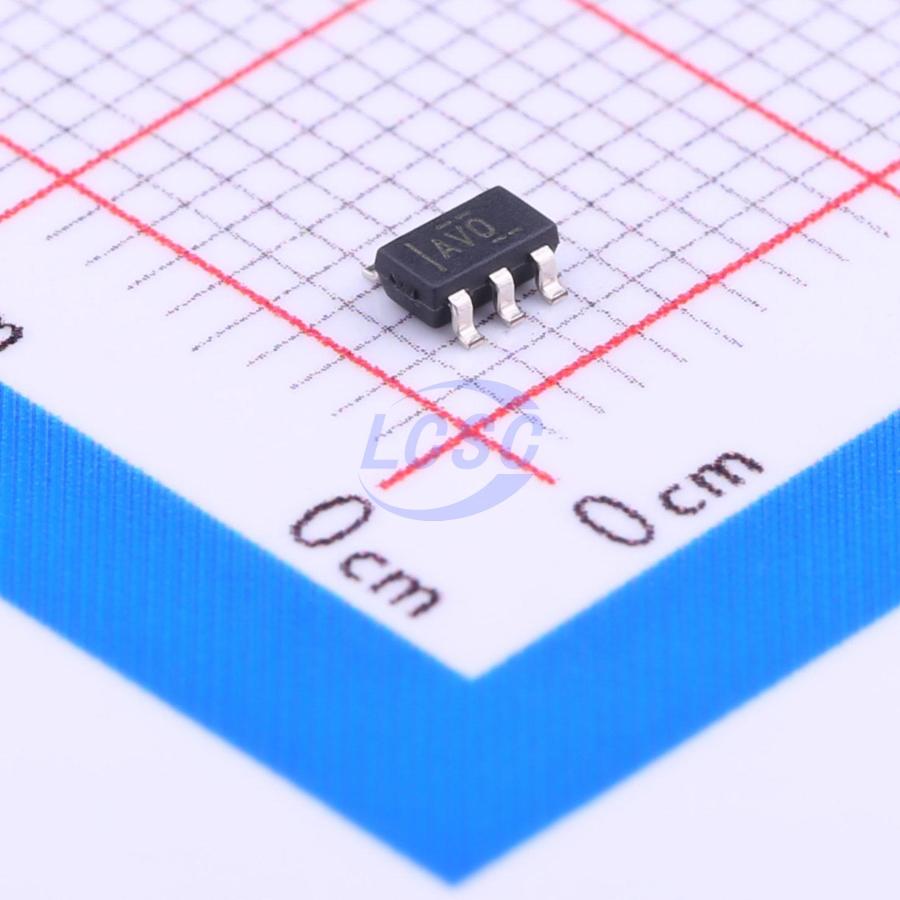

Микросхема выпускается в корпусе SOT-23-6 с шестью выводами: RESET, GND, MR, CT, SENSE и VDD. Такое исполнение занимает минимум места на плате и применяется в устройствах, где отслеживание питания встроено непосредственно рядом с контролируемым узлом.
Основные характеристики
- Тип: супервизор питания (детектор напряжения со сбросом)
- Пороговое напряжение: 3,07 В, фиксированное, для номинала питания 3,3 В
- Точность порога: ±0,5%
- Гистерезис: 1–2,5%
- Диапазон питания: 1,2–6,5 В
- Контролируемое напряжение: 0,4–5 В
- Задержка сброса: программируемая, от 1,25 мс до 10 с
- Ток утечки в сбросе: 300 нА
- Сопротивление подтяжки MR: 70–90 кОм, внутреннее
- Внешний резистор на выходе RESET: 10 кОм – 1 МОм
- Корпус: SOT-23-6, 6 выводов
Где применяется
- Встраиваемые системы: контроль питания микроконтроллеров и процессоров при включении и просадках напряжения
- Промышленная автоматика: защита логики управления от сбоев при нестабильном питании
- Портативные устройства: контроль батарейного питания в компактном корпусе без внешнего программирования порога
- Узлы с ручным перезапуском: использование вывода MR для принудительного сброса схемы
