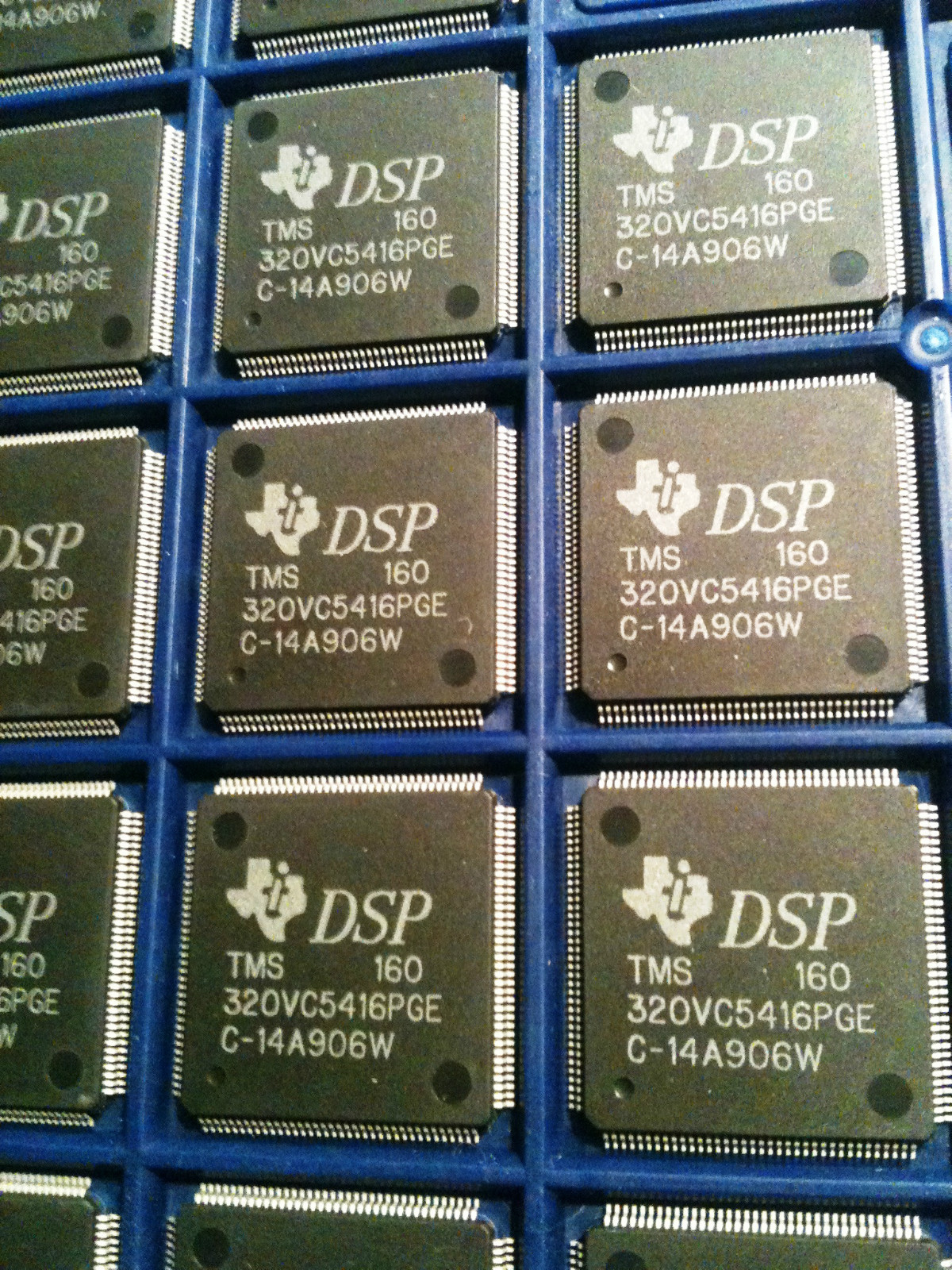

Микросхема Texas Instruments TMS320VC5416PGE160 — цифровой сигнальный процессор с фиксированной запятой из семейства TMS320, рассчитанный на тактовую частоту 160 МГц и производительность 160 MIPS. Заводское обозначение позиции — TMS320VC5416PGE-160, статус у производителя — активный. Часть обозначения 160 указывает на градацию по быстродействию.
Память кристалла: оперативная — 256 КБ, постоянная — ROM объёмом 32 КБ. Это позволяет разместить программу и рабочие данные без внешней памяти в задачах умеренного объёма. Для связи с другими устройствами предусмотрены интерфейс хост-порта и многоканальный буферизованный последовательный порт McBSP.
Напряжение питания разделено: 1,6 В на ядро и 3,3 В на выводы ввода-вывода. Поэтому на плате нужны два источника питания, и это учитывают при замене компонента. Диапазон температур — от −40 до +100 °C, измеряется по корпусу. Корпус — 144-LQFP размером 20 × 20 мм, монтаж поверхностный, поставка в лотках.
Процессор работает с числами с фиксированной запятой, поэтому вычисления с плавающей запятой на нём выполняются программно и медленнее. Для алгоритмов, написанных под вычисления с плавающей запятой, нужна другая позиция или переработка кода.
Основные характеристики
Сигнальный процессор с фиксированной запятой, 160 МГц, 256 КБ оперативной памяти, питание ядра 1,6 В и ввода-вывода 3,3 В, корпус 144-LQFP.
Где применяется
- Цифровая обработка сигналов: фильтрация и преобразование данных в вычислениях с фиксированной запятой.
- Системы связи: обмен по последовательному порту McBSP и хост-порту.
- Промышленные условия: рабочий диапазон по корпусу от −40 до +100 °C.
- Ремонт и сопровождение изделий: замена процессора по обозначению TMS320VC5416PGE-160 в корпусе 144-LQFP.
