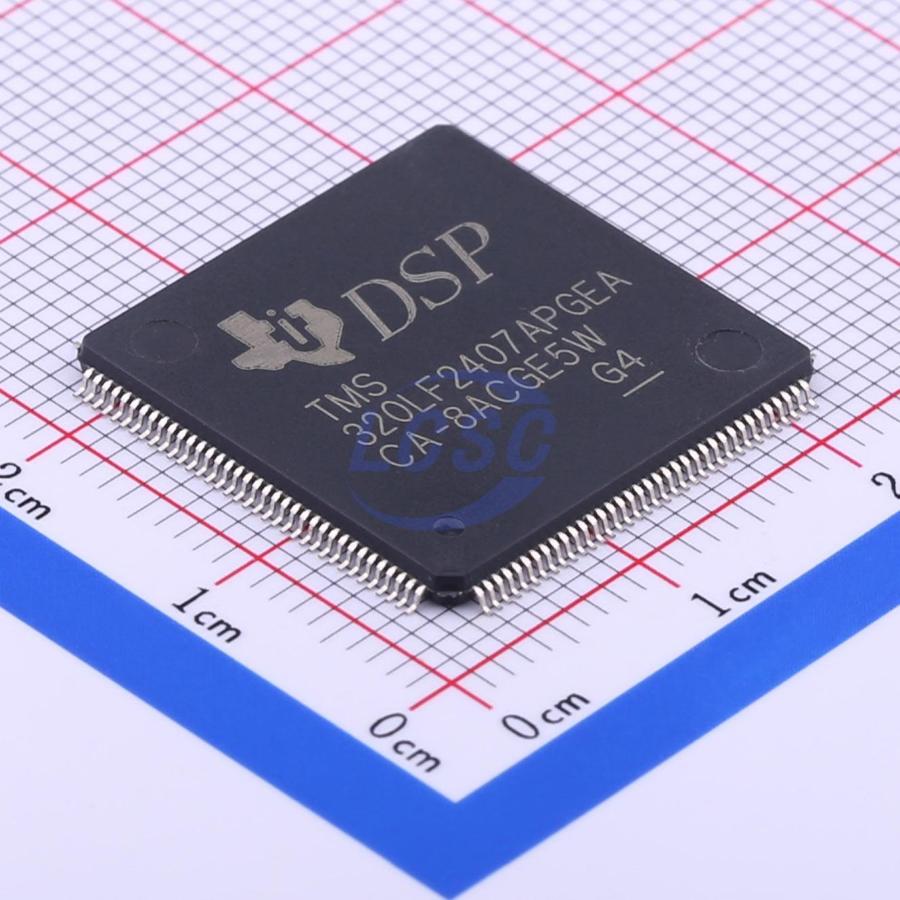

Микросхема Texas Instruments TMS320LF2407APGEA — цифровой сигнальный процессор из серии C2000, семейства C24x, с 16-разрядным ядром и тактовой частотой 40 МГц. Кристалл содержит 64 Кбайт флеш-памяти программ (организация 32K × 16) и 5 Кбайт оперативной памяти (5K × 8). Корпус LQFP-144 размером 20 × 20 мм, монтаж на поверхность.
Процессор рассчитан на задачи управления: в составе кристалла есть широтно-импульсная модуляция, сторожевой таймер и схема сброса при включении питания. Аналоговую часть представляет АЦП на 16 каналов с разрядностью 10 бит. Для связи с другими узлами предусмотрены интерфейсы CAN, SCI, SPI, UART и внешняя шина, всего доступно 41 линия ввода-вывода.
Питание кристалла — от 3 до 3,6 В, рабочая температура окружающей среды от –40 до +85 °C. Тактовый генератор встроенный. Флеш-память позволяет менять программу без замены микросхемы, но объёмы невелики: для сложных алгоритмов с большими массивами данных 5 Кбайт ОЗУ могут оказаться пределом. Это старое по архитектуре 16-разрядное семейство, поэтому позиция в первую очередь нужна для сопровождения и ремонта существующей аппаратуры на C24x.
Корпус LQFP-144 имеет частый шаг выводов и требует аккуратной пайки и контроля качества монтажа.
Основные характеристики
Цифровой сигнальный процессор C24x, 16 бит, 40 МГц, 64 Кбайт флеш-памяти, 5 Кбайт ОЗУ, корпус LQFP-144.
Где применяется
- Управление электроприводом: формирование ШИМ-сигналов и обработка аналоговых датчиков.
- Промышленная автоматика: обмен по CAN и последовательным интерфейсам между контроллерами.
- Ремонт аппаратуры: замена процессора на платах, разработанных под семейство C24x.
