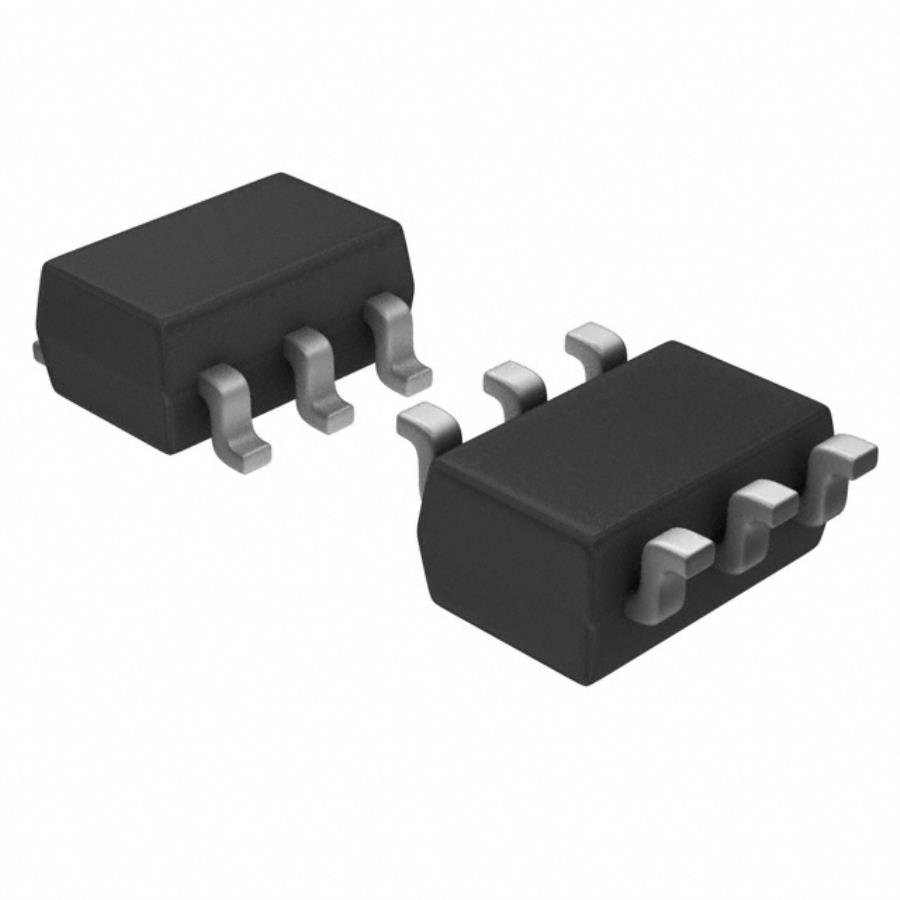

Микросхема Texas Instruments TMP100NA — цифровой датчик температуры в корпусе SOT-23 с шестью выводами (DBV) и размером 2,90 × 1,60 мм. Измеренное значение микросхема передаёт по интерфейсу, совместимому с SMBus и I2C, поэтому отдельный аналого-цифровой преобразователь на стороне контроллера не нужен.
Разрешение выбирается пользователем от 9 до 12 бит. Меньшее разрешение даёт более быстрое преобразование, большее — более мелкий шаг по температуре. Точность в диапазоне от -55 до 125 °C составляет типично ±1 °C, максимально ±2 °C; эту разницу нужно закладывать в расчёт, если по порогу температуры включается защита или регулирование.
Рабочий диапазон от -55 до 125 °C шире, чем у многих датчиков в аналогичном корпусе. Монтаж — поверхностный (SMD). Малый корпус позволяет поставить датчик рядом с контролируемым узлом: возле силового ключа, стабилизатора или батареи, — но тепловая связь с измеряемым элементом зависит от разводки платы и остаётся задачей разработчика.
В данных не указаны напряжение питания и ток потребления, поэтому они сверяются по документации производителя. Позиция поставляется под заказ из Китая.
Основные характеристики
Цифровой датчик температуры, интерфейс SMBus и I2C. Разрешение от 9 до 12 бит, диапазон от -55 до 125 °C. Корпус SOT-23, шесть выводов.
Где применяется
- Контроль температуры плат: измерение вблизи нагревающихся элементов питания.
- Системы с шиной I2C: несколько датчиков на одной линии, опрос из микроконтроллера.
- Оборудование с широким диапазоном температур: наружные и промышленные устройства, где требуется измерение вплоть до -55 °C.
- Термокомпенсация: поправка параметров схемы по измеренной температуре.
