Микросхема Texas Instruments TLC555IDR — прецизионный CMOS-таймер серии TLC555, предназначенный для формирования временных интервалов и генерации импульсных сигналов. Микросхема построена на базе классической архитектуры таймера 555, но с использованием КМОП-технологии, что снижает потребляемый ток по сравнению с биполярными аналогами и расширяет диапазон рабочих напряжений.
Микросхема работает в диапазоне питающих напряжений от 2 до 15 В, что позволяет использовать её как в низковольтных батарейных схемах, так и в устройствах с более высоким напряжением питания без дополнительного согласования уровней. Максимальная рассеиваемая мощность корпуса — до 725 мВт, этот параметр учитывается при расчёте теплового режима платы, особенно если таймер работает на повышенной частоте переключения или нагружен на низкоомную нагрузку.

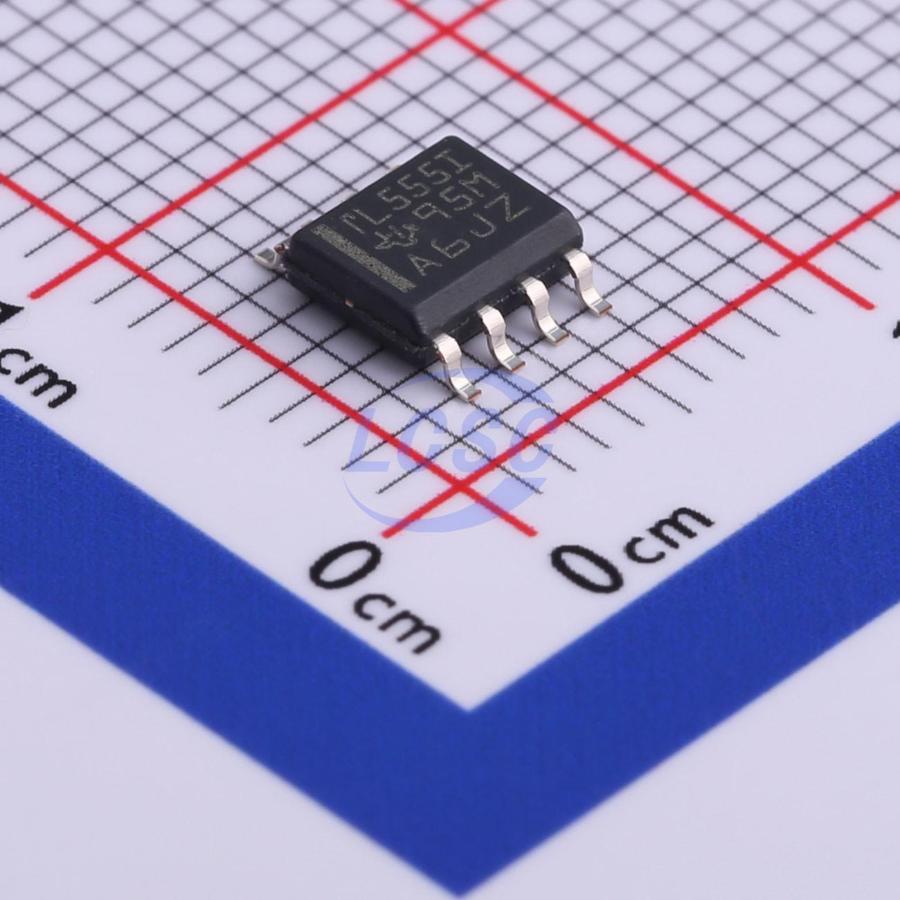

Исполнение TLC555IDR выполнено в корпусе SOIC-8 для поверхностного монтажа. Такой формат подходит для автоматизированной установки на плату методом пайки оплавлением и занимает меньше места, чем DIP-версия того же таймера, что важно при плотной компоновке платы. Рабочий диапазон температур — от -40 до +125 °С, это позволяет применять микросхему как в бытовой аппаратуре, так и в оборудовании, эксплуатируемом при повышенных или отрицательных температурах.
Как и другие таймеры серии 555, TLC555IDR может работать в моностабильном режиме для формирования одиночного импульса заданной длительности и в астабильном режиме — как автономный генератор прямоугольных импульсов. Внешняя времязадающая RC-цепь определяет длительность импульса или частоту генерации, а сама микросхема отвечает за пороговое сравнение напряжений и переключение выходного каскада.
Основные характеристики
- Производитель: Texas Instruments
- Обозначение: TLC555IDR
- Тип: прецизионный таймер — генератор импульсов серии TLC555
- Диапазон питающего напряжения: 2…15 В
- Рассеиваемая мощность: до 725 мВт
- Корпус: SOIC-8
- Монтаж: SMD
- Рабочая температура: -40…+125 °С
Где применяется
- Формирователи временных задержек: моностабильный режим таймера задаёт паузу перед срабатыванием реле, индикатора или другого узла схемы
- Генераторы импульсов: астабильный режим используется для тактирования логики и формирования прямоугольных сигналов заданной частоты
- Промышленная автоматика: широкий диапазон питания и рабочих температур позволяет устанавливать микросхему в щитовое и контрольное оборудование
- Бытовая электроника: компактный корпус SOIC-8 удобен для плат с плотной компоновкой в потребительских устройствах
