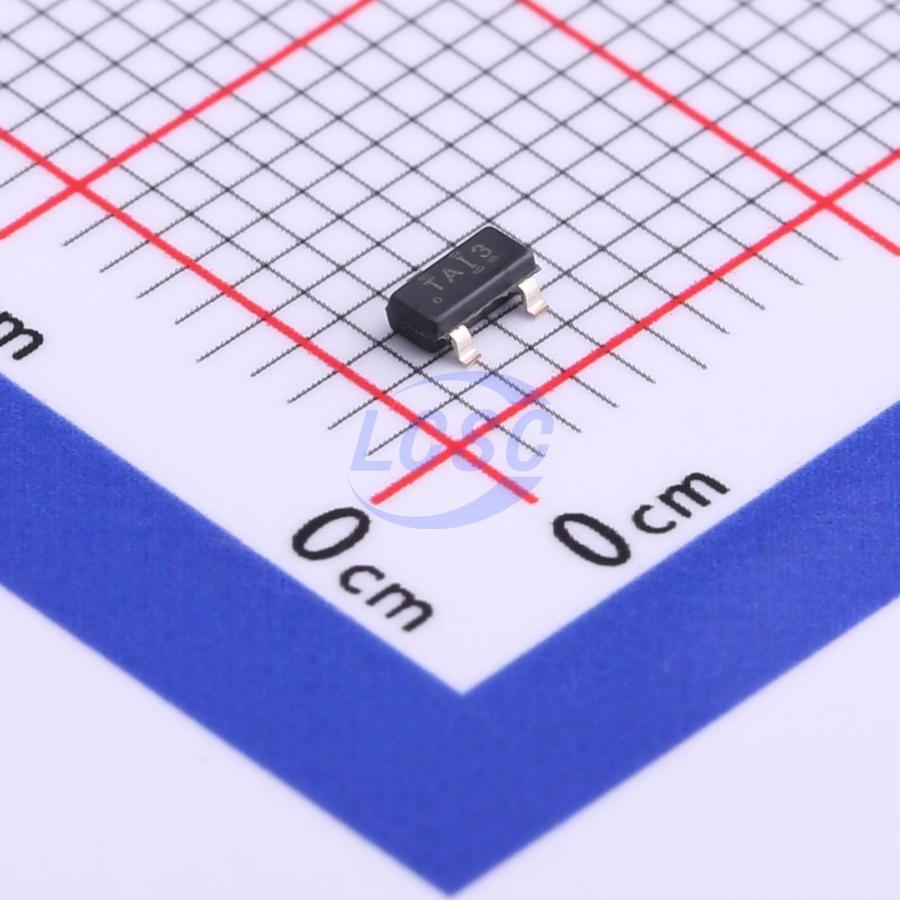

Микросхема Texas Instruments TL431AIDBZR — это прецизионный регулируемый источник опорного напряжения в миниатюрном корпусе SOT-23-3. По принципу работы она относится к шунтовым стабилизаторам: включается параллельно нагрузке и удерживает на себе заданное напряжение, отводя лишний ток.
Выходное напряжение не фиксировано. Его задают внешним делителем из двух резисторов, подключённым к управляющему входу, и оно может лежать в пределах от 2,495 до 36 В. Нижняя граница равна собственному опорному уровню микросхемы. Допуск на опорное напряжение составляет 1%, поэтому такое исполнение подходит там, где разброс в несколько процентов уже недопустим.
Максимальный рабочий ток микросхемы — 100 мА. Это достаточно для формирования опорного уровня и для работы в цепях обратной связи, но не для прямого питания мощной нагрузки. Если ток нужен больше, к микросхеме добавляют внешний проходной транзистор, а она остаётся задающим элементом.
Корпус с тремя выводами рассчитан на поверхностный монтаж и занимает на плате минимум места. Это удобно для плотной компоновки, но требует аккуратной пайки и учёта теплоотвода: у малого корпуса рассеиваемая мощность ограничена. В карточке указано заводское обозначение с суффиксом поставки; окончательную комплектацию и маркировку партии уточняйте при заказе.
Основные характеристики
- Тип: шунтовой стабилизатор, регулируемый источник опорного напряжения
- Производитель: Texas Instruments
- Выходное напряжение: регулируемое, от 2,495 до 36 В
- Допуск: 1%
- Ток: до 100 мА
- Корпус: SOT-23-3
- Монтаж: поверхностный
Где применяется
- Блоки питания: задание эталонного уровня для стабилизации выходного напряжения.
- Зарядные устройства: контроль напряжения в цепи заряда и отключение по достижении порога.
- Цепи обратной связи: формирование сигнала рассогласования, например в импульсных источниках с оптроном.
- Измерительные узлы: опорное напряжение для компараторов и аналого-цифровых преобразователей.
