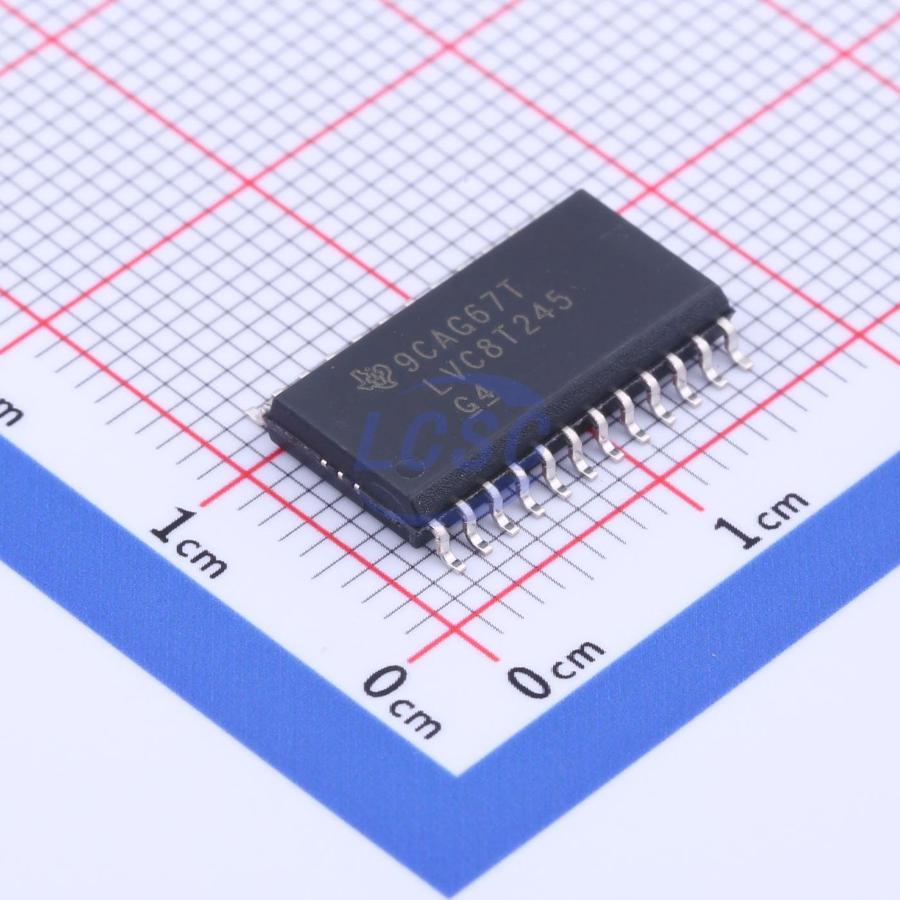

Микросхема SN74LVC8T245DWR Texas Instruments SN74LVC8T245DWR — восьмиразрядный двунаправленный транслятор уровней в корпусе SOIC-24. Он согласует логические сигналы между двумя областями схемы с разным напряжением питания. Каждая сторона питается отдельно, и для обеих допустим диапазон от 1,65 до 5,5 В. Поэтому микросхема переводит сигналы между уровнями 1,8, 2,5, 3,3 и 5 В в любом направлении.
Это исполнение отличается восемью каналами в одном корпусе при независимых питаниях сторон и выходами с тремя состояниями. В высокоимпедансном состоянии выводы отключены от шины, поэтому несколько устройств могут пользоваться одной магистралью. Опорным для управляющего входа служит напряжение VCCA: уровни сигналов управления определяются питанием стороны A.
Быстродействие зависит от напряжения питания. Задержка распространения составляет 3,5 нс при VCCA 5 В, 4,0 нс при 3,3 В, 4,5 нс при 2,5 В и 5,5 нс при 1,8 В. Входная ёмкость равна 4 пФ, выходная — 8 пФ. Максимальный ток покоя — 20 мкА. Устойчивость к электростатическому разряду по модели человеческого тела — 4000 В.
Корпус имеет размеры 15,40 × 7,50 мм и 24 вывода, монтаж поверхностный, поставка на катушке. Нижняя граница рабочих температур — −40 °C, тепловое сопротивление переход–среда — 70 °C/Вт. Напряжение на каждой из сторон не должно превышать 5,5 В. Микросхема только согласует уровни и не преобразует протокол обмена.
Основные характеристики
Восемь двунаправленных каналов, питание каждой стороны 1,65–5,5 В, задержка 3,5–5,5 нс в зависимости от напряжения, выходы с тремя состояниями, корпус SOIC-24.
Где применяется
- Согласование микроконтроллера с периферией: параллельная шина 8 бит между узлами с питанием 1,8 В и 3,3 В или 5 В.
- Общие шины данных: выходы с тремя состояниями позволяют отключать узел от магистрали.
- Модернизация плат: добавление компонента с другим напряжением питания без переработки всей логики.
- Память и интерфейсные микросхемы: перевод восьмиразрядных данных между блоками разных питающих областей.
