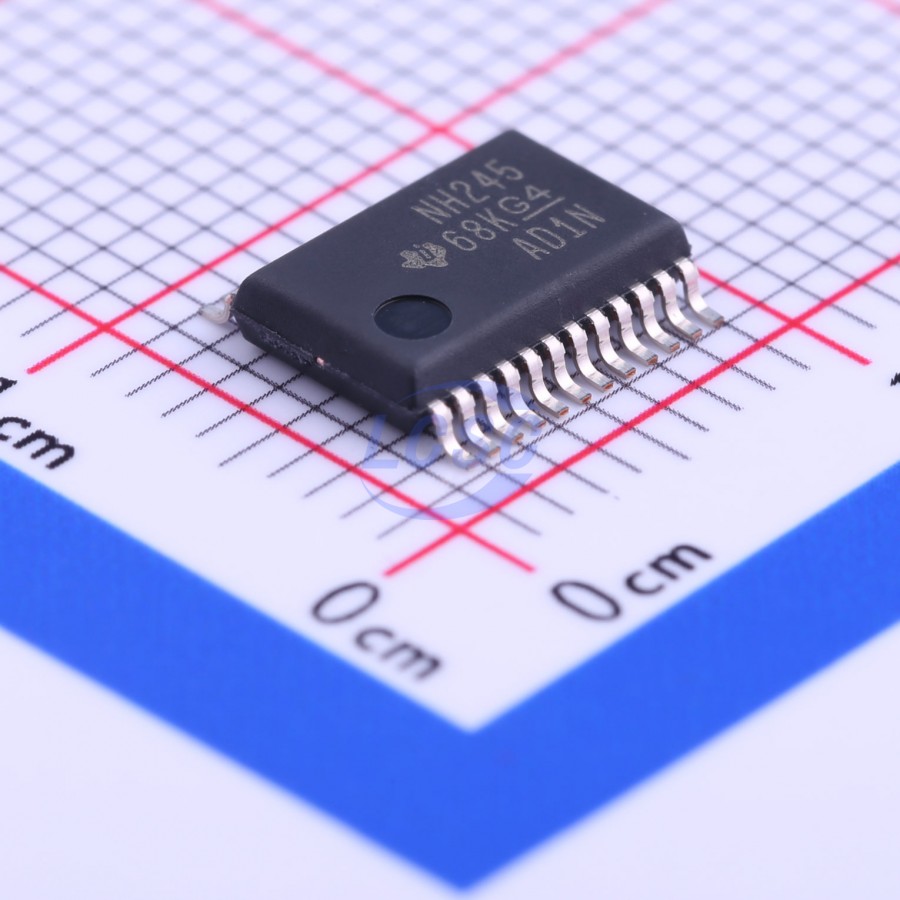

Микросхема SN74LVC8T245DBR Texas Instruments SN74LVC8T245DBR — преобразователь логического уровня: неинвертирующий трансивер семейства 74LVC в корпусе SSOP-24 для поверхностного монтажа. Обозначение 8T245 говорит о восьми разрядах шины. Микросхема передаёт цифровые сигналы между двумя частями схемы, которые работают при разных напряжениях питания, и сохраняет их полярность.
Напряжение питания лежит в пределах от 1,65 до 5,5 В. Благодаря этому одна микросхема стыкует узлы с разными логическими уровнями в пределах указанного диапазона, например низковольтный контроллер и периферию с более высоким питанием. Рабочий температурный диапазон — от −40 до 85 °C, то есть позиция рассчитана на промышленные условия, но не на расширенный диапазон до 125 °C.
Среди заводских данных: класс чувствительности к влаге MSL 1 — срок хранения до монтажа не ограничен; соответствие RoHS подтверждено; в составе веществ особого внимания нет; сохраняется прослеживаемость по дате и коду партии. Количество выводов — 24.
Ограничение в том, что пределы входного напряжения 1,65 и 5,5 В жёсткие: выход за них на любой стороне недопустим. Направление передачи и режим выходов задаются управляющими выводами, их назначение нужно проверять по документации на схеме платы. Для шин меньшей или большей разрядности потребуется другая позиция линейки.
Основные характеристики
Неинвертирующий трансивер 74LVC, корпус SSOP-24. Питание 1,65–5,5 В, температура от −40 до 85 °C, MSL 1.
Где применяется
- Согласование уровней шин: связь узлов с разными напряжениями питания в диапазоне 1,65–5,5 В.
- Восьмиразрядные интерфейсы: передача байта данных между микроконтроллером и периферией.
- Промышленные платы: рабочий диапазон температуры от −40 до 85 °C.
