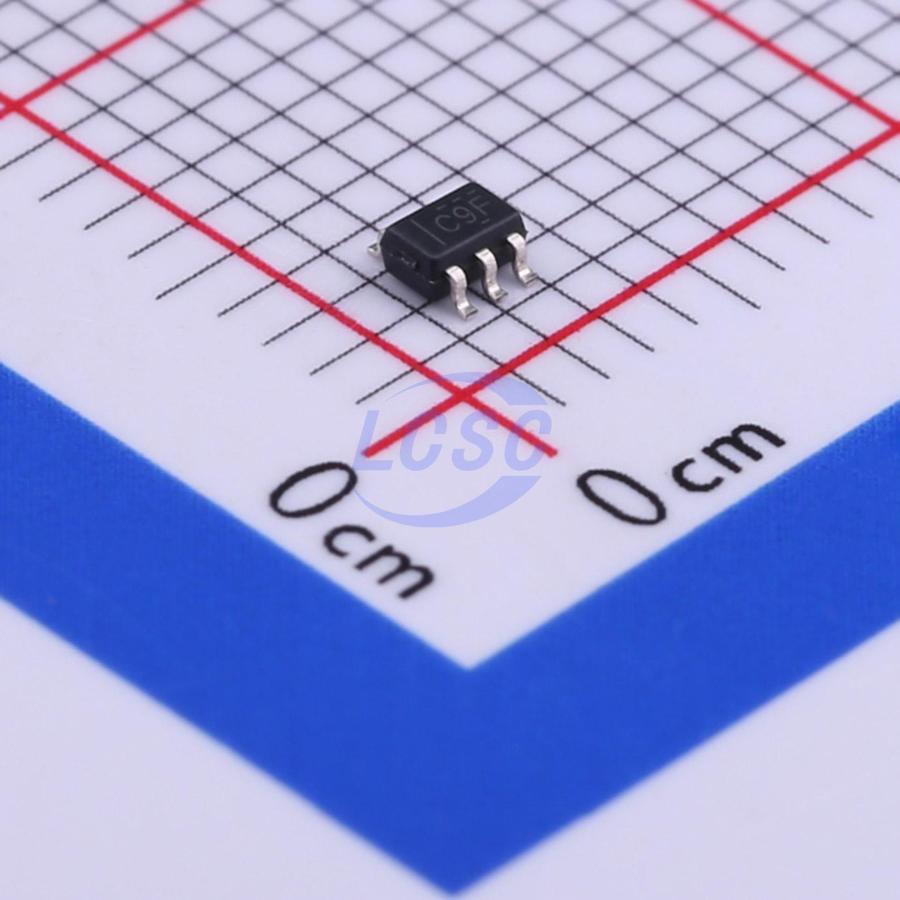

Микросхема Texas Instruments SN74LVC2G34DCKR — сдвоенный буфер с триггером Шмитта на входе, выполненный по КМОП-технологии. Каждый из двух независимых каналов повторяет логический уровень входного сигнала на выходе, но благодаря триггеру Шмитта переключается только при пересечении входным напряжением одного из двух разнесённых порогов, а не единого порога, как в обычном буфере.
Такая передаточная характеристика с гистерезисом позволяет использовать микросхему для очистки сигналов от помех и дребезга: медленно нарастающий или зашумлённый сигнал на входе превращается на выходе в чёткий перепад логического уровня без ложных переключений на фронте. КМОП-исполнение обеспечивает низкое статическое энергопотребление и высокое входное сопротивление, поэтому буфер почти не нагружает предыдущий каскад схемы.
Максимальное напряжение питания микросхемы — 5,5 В, что позволяет применять её в цепях с логическими уровнями от низковольтных КМОП до уровней, близких к 5-вольтовым системам. Компонент выпускается в корпусе SC-70-6 для поверхностного монтажа — миниатюрном шестивыводном исполнении, которое занимает минимум места на плате при плотной компоновке.
Два канала в одном корпусе независимы друг от друга и могут использоваться на разных участках схемы одновременно, что удобно при разводке платы, где нужно восстановить форму сразу двух сигналов, не занимая под это два отдельных корпуса.
Основные характеристики
- Тип: сдвоенный буфер с триггером Шмитта
- Технология: КМОП
- Количество каналов: 2
- Максимальное напряжение питания: 5,5 В
- Корпус: SC-70-6
- Монтаж: поверхностный (SMD)
Где применяется
- Цифровые интерфейсы: восстановление чётких логических уровней из зашумлённого или медленно меняющегося сигнала
- Кнопки и датчики: подавление дребезга контактов без дополнительной RC-цепи
- Тактовые и синхронизирующие цепи: буферизация сигнала перед подачей на цифровую логику
- Аналого-цифровое сопряжение: преобразование плавного фронта аналогового сигнала в логический перепад
