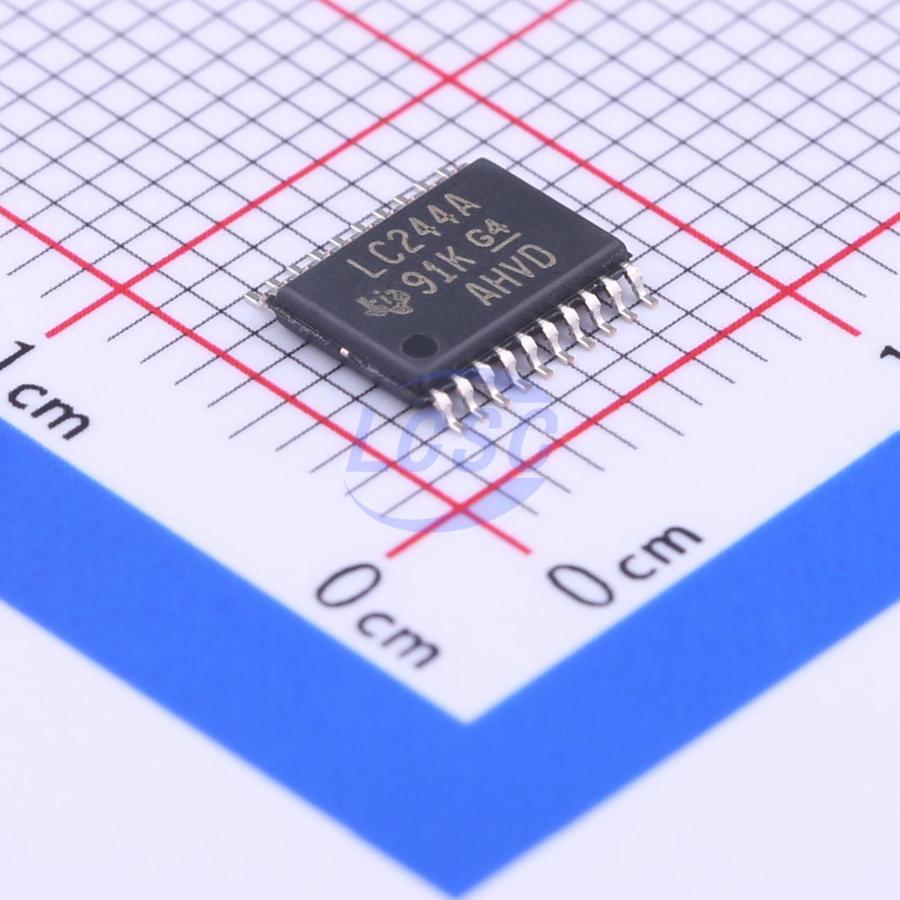

Микросхема Texas Instruments SN74LVC244APWR — восьмиканальный буферный элемент с тремя состояниями выхода, выполненный по технологии LVC в корпусе TSSOP-20. Микросхема повторяет входной логический сигнал на выходе с увеличенной нагрузочной способностью и используется там, где нужно усилить сигнал перед подачей на длинную линию или несколько нагрузок, либо развести шину на независимо управляемые сегменты.
Логическое семейство LVC рассчитано на питание от 1,65 до 3,6 В, при этом входы допускают сигналы напряжением до 5,5 В — это позволяет использовать микросхему как согласующий элемент между низковольтной логикой 3,3 В и более старыми узлами с уровнями 5 В. Максимальная задержка распространения сигнала составляет 5,9 нс при напряжении питания 3,3 В, чего достаточно для большинства шинных и управляющих цепей.
Выходы микросхемы переводятся в третье, высокоимпедансное состояние, что даёт возможность объединять несколько буферов на одной шине без конфликта уровней. Заявлены типовой выброс земли выхода менее 0,8 В и типовой недокат выходного сигнала более 2 В при напряжении питания 3,3 В — эти параметры описывают качество переключения на реальной нагрузке, а не только логические уровни в статике. Среди заявленных особенностей — режим горячего подключения (Live Insertion), частичное отключение питания (Partial-Power-Down Mode) и защита от обратного протекания тока (Back-Drive Protection), что упрощает применение микросхемы в узлах с раздельным включением питания разных плат.
Электростатическая защита рассчитана на 2000 В по модели HBM и 1000 В по модели CDM, максимальный ток защёлкивания — 250 мА. Рабочий диапазон температур — от −40 до +125 °C, корпус TSSOP-20 занимает на плате площадь 6,5×4,4 мм и предназначен для поверхностного монтажа.
Основные характеристики
- Производитель: Texas Instruments
- Тип: восьмиканальный буфер/драйвер с тремя состояниями выхода
- Логическое семейство: LVC
- Количество каналов: 8
- Корпус: TSSOP-20
- Размер корпуса: 6,50×4,40 мм
- Диапазон напряжения питания: от 1,65 до 3,6 В
- Максимальное входное напряжение: 5,5 В
- Максимальная задержка распространения: 5,9 нс при 3,3 В
- Выброс земли выхода: менее 0,8 В (типовое значение при 3,3 В)
- Недокат выходного сигнала: более 2 В (типовое значение при 3,3 В)
- ЭСР защита (HBM): 2000 В
- ЭСР защита (CDM): 1000 В
- Максимальный ток защёлкивания: 250 мА
- Рабочая температура: от −40 до +125 °C
- Монтаж: SMD
Где применяется
- Серверное и сетевое оборудование: буферизация управляющих и адресных шин на платах коммутаторов
- Телекоммуникационная инфраструктура: согласование логических уровней между узлами с разным напряжением питания
- Приводы двигателей: усиление сигналов управления перед подачей на силовые ключи
- Модули расширения ввода-вывода: увеличение нагрузочной способности линий при подключении нескольких периферийных устройств
