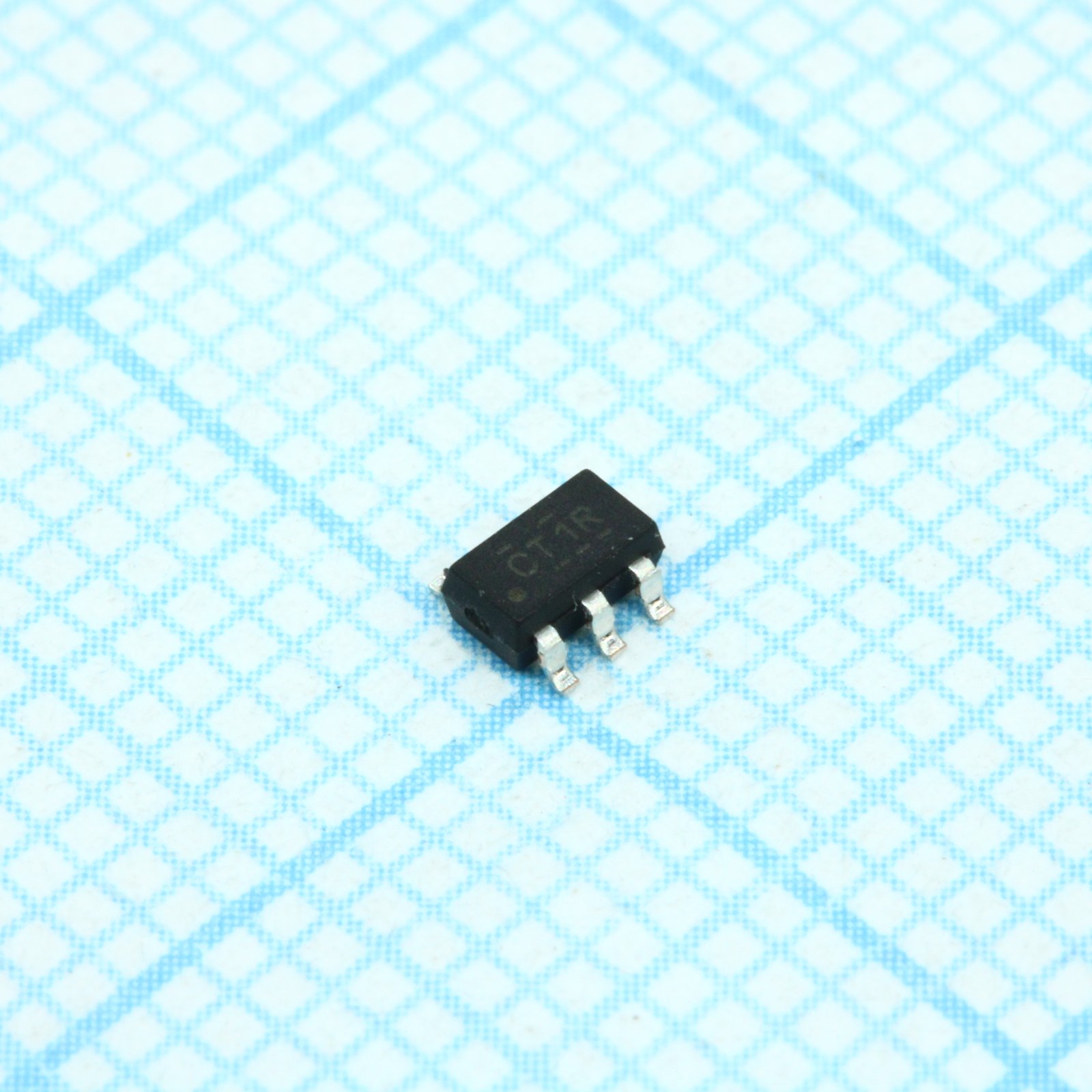

Микросхема Texas Instruments SN74LVC1T45DBVR — однобитный трансивер-преобразователь уровней с двумя независимыми напряжениями питания VCCA и VCCB. Микросхема передаёт сигнал в обоих направлениях по одной линии и одновременно приводит его логический уровень к напряжению питания принимающей стороны, что делает её удобной заменой отдельным резистивным делителям или диодным схемам согласования уровней на один сигнал.
Направление передачи задаётся входом DIR, привязанным к напряжению VCCA, поэтому логика управления направлением работает независимо от того, какое напряжение подано на сторону VCCB. Оба питающих напряжения могут находиться в диапазоне от 1,65 до 5,5 В, и микросхема допускает практически любое сочетание уровней в этих пределах — от согласования логики 1,8 В с логикой 5 В до работы в системах с одинаковым напряжением по обе стороны.
Корпус исполнения — SOT-23-6 на шесть выводов, один из самых миниатюрных корпусов для одноканальных логических микросхем. Такой формат применяется там, где нужно преобразовать уровень всего одной отдельной линии и не оправдано ставить многоканальную микросхему в корпусе большего размера. Выходной ток управления достигает ±24 мА при напряжении питания 3,3 В, чего достаточно для прямого управления линией без дополнительного буфера.
Скорость передачи данных зависит от того, какие напряжения заданы на VCCA и VCCB: чем выше и ближе друг к другу уровни, тем больше пропускная способность канала — от значений около 75 Мбит/с при работе с логикой 1,8 В до 420 Мбит/с при сочетании уровней 3,3 и 5 В. Ток потребления в статическом режиме не превышает единиц микроампер, а защита от электростатических разрядов и от эффекта защёлкивания рассчитана на условия ручного монтажа и последующей эксплуатации.
Основные характеристики
- Корпус: SOT-23-6
- Количество выводов: 6
- Количество каналов: 1
- Логическое семейство: LVC
- Напряжение питания VCCA: 1,65–5,5 В
- Напряжение питания VCCB: 1,65–5,5 В
- Управление направлением: вход DIR, привязан к VCCA
- Максимальная скорость передачи (1,8 В): 75 Мбит/с
- Максимальная скорость передачи (2,5 В): 140 Мбит/с
- Максимальная скорость передачи (3,3 В): 210 Мбит/с
- Максимальная скорость передачи (3,3–5 В): 420 Мбит/с
- Выходной ток управления: ±24 мА при 3,3 В
- Максимальный ток потребления: 4 мкА
- Защита от электростатики (HBM): 2000 В
- Защита от электростатики (CDM): 1000 В
- Ток защёлкивания (latch-up): 100 мА
- Монтаж: поверхностный (SMD)
Где применяется
- Согласование уровней: перевод отдельных сигнальных линий между узлами с разным напряжением логики
- Компактные платы: узлы, где корпус SOT-23-6 экономит место при преобразовании одной линии
- Интерфейсы датчиков и модулей: подключение периферии 1,8 В к контроллерам с логикой 3,3 или 5 В
- Портативные устройства: схемы с низким током потребления в дежурном режиме
