Микросхема Texas Instruments SN74LVC1G86DCKR — однокорпусный логический элемент «Исключающее ИЛИ» на один вентиль с двумя входами, выполненный по низковольтной КМОП-технологии серии LVC. В отличие от микросхем со сдвоенными или счетверёнными вентилями в одном корпусе, здесь на плате занимает место только один логический элемент — удобно, когда в схеме нужна ровно одна операция «исключающее ИЛИ», а не целая линейка вентилей.
Максимальное напряжение питания — 5,5 В, что позволяет использовать микросхему как в системах с питанием 5 В, так и при пониженных логических уровнях, типичных для серии LVC. Технология LVC сочетает совместимость входных уровней с распространёнными сериями логики и низкое энергопотребление КМОП-логики, за счёт чего элемент подходит для батарейных и портативных устройств без дополнительного согласования уровней.

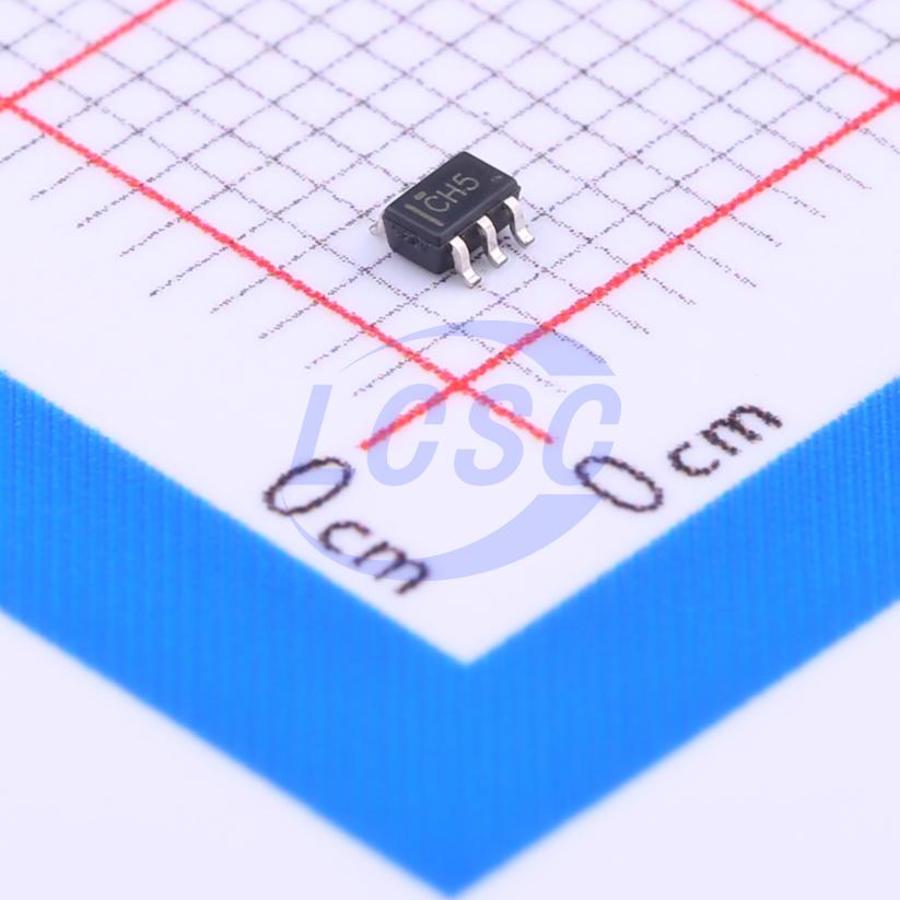

Корпус SC-70-5 — один из самых компактных корпусов для дискретной логики, рассчитанный на поверхностный монтаж. Малая площадь посадочного места позволяет размещать такой элемент точечно, непосредственно рядом с цепью, где нужна операция «исключающее ИЛИ», не выделяя под логику отдельный участок платы.
Функция «Исключающее ИЛИ» даёт на выходе логическую единицу только тогда, когда сигналы на входах различаются. На этом свойстве строятся схемы сравнения двух сигналов, контроля чётности и элементарные ячейки двоичного сложения.
Основные характеристики
- Тип: логический элемент «Исключающее ИЛИ» на один вентиль, 2 входа
- Серия: LVC, низковольтная КМОП-логика
- Максимальное напряжение питания: 5,5 В
- Корпус: SC-70-5
- Монтаж: поверхностный
Где применяется
- Схемы сравнения сигналов: определение совпадения или различия двух логических уровней
- Контроль чётности: построение узлов проверки чётности в цифровых интерфейсах
- Сумматоры и арифметические блоки: элемент как базовая ячейка полусумматора
- Платы с точечной логикой: применяется там, где под отдельную логическую операцию нет места для многовентильной микросхемы
