Микросхема Texas Instruments SN74LVC1G3157DCKR — одноканальный аналоговый коммутатор типа SPDT, то есть однополюсный на два направления. Внутри находятся два ключа, которые управляются одним логическим входом. Общий вывод подключается либо к первому, либо ко второму выходу, и сигнал проходит через открытый ключ в обе стороны. Для переключения не нужны реле и отдельные транзисторные ключи, поэтому схема получается компактнее.

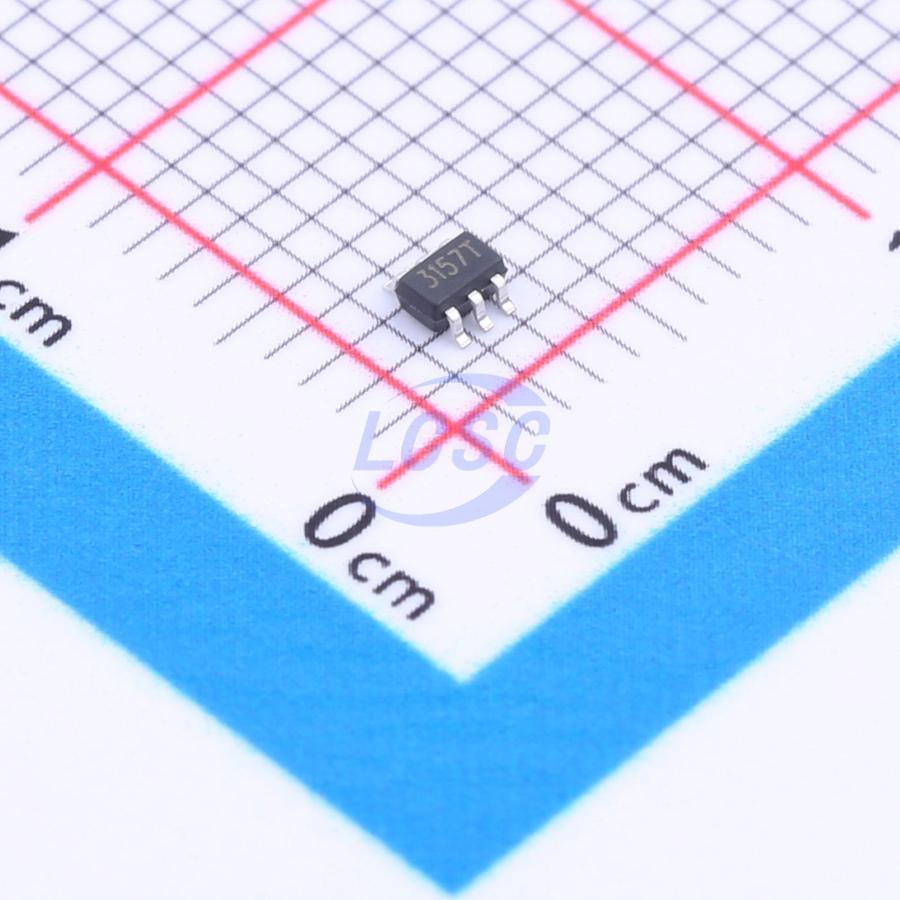

Микросхема выполнена в корпусе SC-70-6 для поверхностного монтажа. Корпус очень мал и занимает на плате минимум места. Такой коммутатор ставят рядом с источником сигнала или приёмником, чтобы дорожки остались короткими. Место под пайку нужно предусматривать заранее, потому что ручной монтаж корпуса такого размера требует аккуратности.
Коммутатор пропускает как аналоговые сигналы, так и цифровые. Например, можно выбирать один из двух источников звука для одного усилителя или подключать один измерительный вход к двум датчикам по очереди. Максимальное напряжение составляет 5,5 В, а допустимый ток через ключ — 50 мА. Для силовых цепей и высокого напряжения микросхема не подходит. Её место — сигнальные тракты и слаботочная логика.
Производитель — Texas Instruments. Позиция входит в семейство одиночных логических и аналоговых микросхем, которые используют, когда на плате осталось место ровно под один функциональный узел. Перед заказом стоит сверить напряжение питания и уровни сигналов вашей схемы с указанными пределами. Также нужно проверить, что ток нагрузки не превышает допустимый.
Основные характеристики
- Производитель: Texas Instruments
- Обозначение: SN74LVC1G3157DCKR
- Тип: SPDT, однополюсный на два направления
- Корпус: SC-70-6
- Монтаж: поверхностный
- Напряжение: 5,5 В
- Ток: 50 мА
Где применяется
- Портативная электроника: переключение сигнальных линий там, где мало места на плате.
- Системы сбора данных: поочерёдное подключение двух датчиков к одному измерительному входу.
- Аудиотехника: выбор одного из двух источников звука для общего усилителя.
- Цифровые интерфейсы: маршрутизация логических сигналов между двумя цепями.
