Микросхема Texas Instruments SN74LVC1G126DBVR — одноканальный буферный элемент с управляемым третьим состоянием выхода, выполненный по технологии LVC. Микросхема пропускает или блокирует прохождение логического сигнала в зависимости от состояния управляющего вывода, переводя выход в высокоимпедансное состояние, когда линия должна быть отключена от нагрузки без физического разрыва цепи.
Диапазон входного напряжения от 0 до 5,5 В при абсолютном максимуме напряжения питания 6,5 В позволяет использовать микросхему в узлах, где сигналы 5-вольтовой логики нужно передать в цепи с питанием 3,3 В, и наоборот, без дополнительного согласующего каскада. Пороговые уровни входа и выхода заданы отдельно для каждого номинала питания от 1,65 до 5,5 В, что делает поведение микросхемы предсказуемым при работе на разных шинах в одном устройстве.
Выходной каскад отдаёт и принимает ток до ±24 мА при напряжении питания 3,3 В, а задержка распространения сигнала в этом режиме не превышает 3,7 нс. Ток потребления в статическом режиме ограничен на уровне 10 мкА, поэтому включение буфера в цепь заметно не увеличивает общее энергопотребление устройства. Защита от электростатического разряда рассчитана на 2000 В по модели HBM и 1000 В по модели CDM.

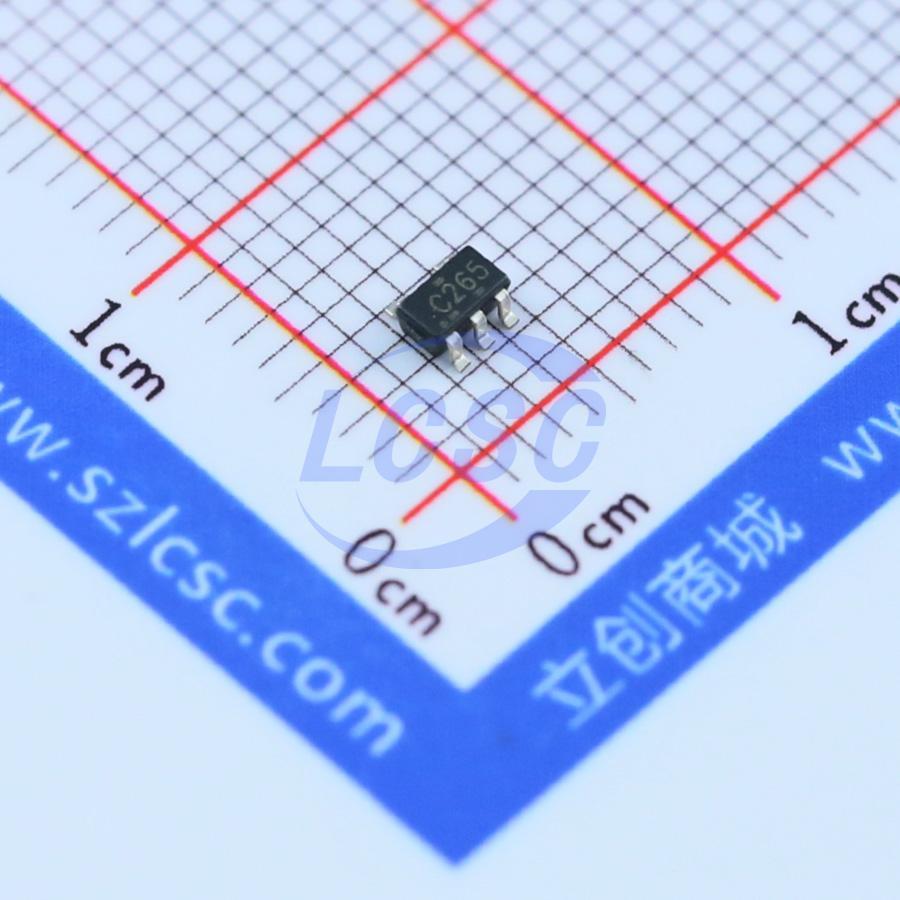

Корпус SOT-23-5 занимает минимум места на плате и подходит для установки в компактные узлы, где буфер ставится непосредственно у разъёма или у входа микроконтроллера, а стойкость к защёлкиванию (латч-ап) на уровне 100 мА снижает риск выхода из строя при кратковременных перегрузках на выводах.
Основные характеристики
- Логическое семейство: LVC
- Количество каналов: 1
- Корпус: SOT-23-5 (DBV)
- Диапазон входного напряжения: 0–5,5 В
- Абсолютное максимальное напряжение питания: 6,5 В
- Максимальный выходной ток: ±24 мА при 3,3 В
- Максимальная задержка распространения: 3,7 нс при 3,3 В
- Ток потребления (Icc max): 10 мкА
- Стойкость к ESD: HBM 2000 В, CDM 1000 В
- Стойкость к защёлкиванию: 100 мА
- Тепловое сопротивление корпуса: 206°C/Вт
Где применяется
- Шины данных и адреса: подключение или отключение участка шины без разрыва линии
- Согласование уровней 3,3 В и 5 В: передача сигнала между узлами с разным питанием без отдельной микросхемы трансляции уровней
- Разделение доступа к общей линии: перевод выхода в высокоимпедансное состояние, когда линию занимает другой источник
- Компактные устройства: портативная и носимая электроника, где ограничена площадь платы
