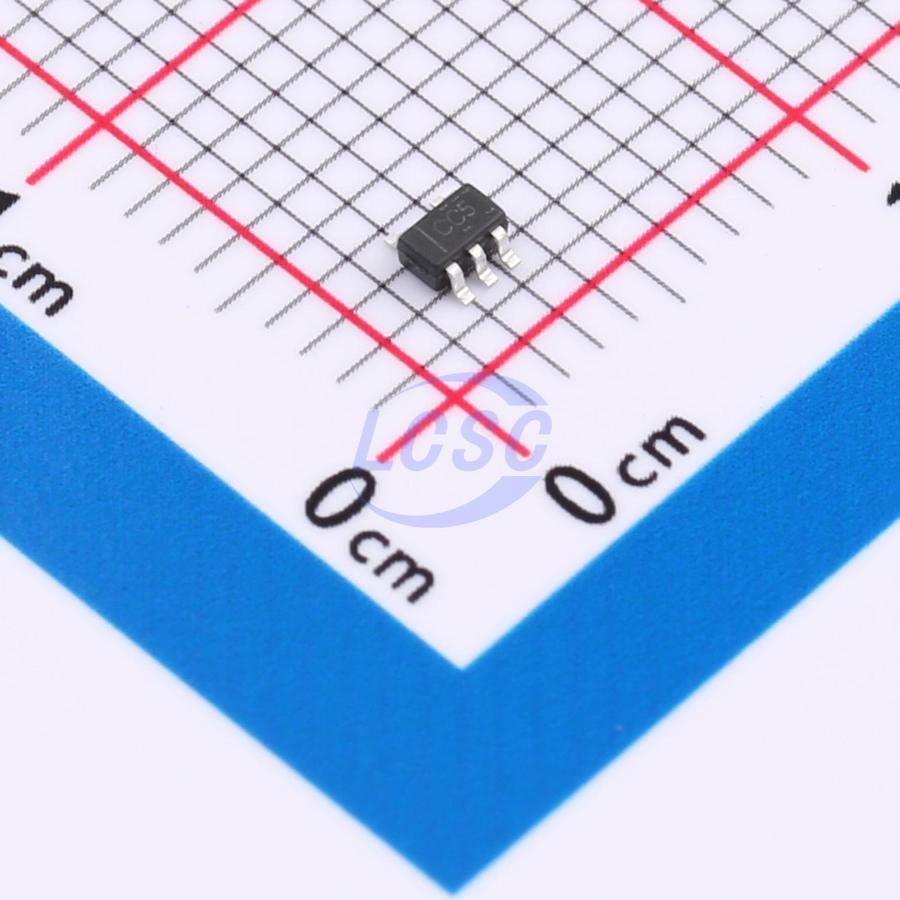

Микросхема Texas Instruments SN74LVC1G04DCKR — одиночный логический элемент-инвертор из семейства LVC: в корпусе находится один вентиль, на выходе которого уровень сигнала противоположен входному. Обозначение SN74LVC1G04 задаёт модель, а суффикс DCKR описывает исполнение корпуса и упаковки, в которой поставляется данный артикул.
От многоканальных логических микросхем эта позиция отличается тем, что содержит ровно один элемент. Её берут, когда в схеме нужна единичная инверсия сигнала, а размещать ради неё корпус с несколькими вентилями нет смысла. Такой компонент можно поставить рядом с узлом, которому нужен инвертированный сигнал, не перекраивая остальную логику платы.
Монтаж у позиции поверхностный, как и у других микросхем с таким суффиксом корпуса. Для установки нужна пайка на автоматической линии либо аккуратная ручная пайка с учётом малых размеров корпуса.
Пределы позиции задаёт документация производителя. В карточке не приведены значения напряжения питания, выходных токов и быстродействия, поэтому эти параметры берут из технического описания Texas Instruments и сверяют с требованиями конкретной схемы. Заменять позицию микросхемой другого семейства без такой сверки нельзя: уровни и скорость переключения у разных серий отличаются.
Основные характеристики
Производитель — Texas Instruments, модель SN74LVC1G04, артикул SN74LVC1G04DCKR. Тип компонента — микросхема, одиночный инвертор семейства LVC.
Где применяется
- Инверсия управляющих сигналов: смена активного уровня линии разрешения или сброса без отдельной многоканальной микросхемы.
- Формирование и буферизация тактовых цепей: одиночный вентиль используют как простой буфер или часть генератора на логическом элементе.
- Доработка действующих плат: один инвертор добавляют туда, где при разводке не учли нужную полярность сигнала.
- Компактные цифровые модули: позиция подходит там, где площадь платы ограничена, а логики требуется немного.
Специалисты компании подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
