Микросхема Texas Instruments SN74LVC1G00DBVR — однозатворный логический элемент 2И-НЕ (NAND) с двумя входами. На выходе формируется низкий уровень только тогда, когда оба входа находятся в высоком состоянии, во всех остальных комбинациях выход держит высокий уровень.

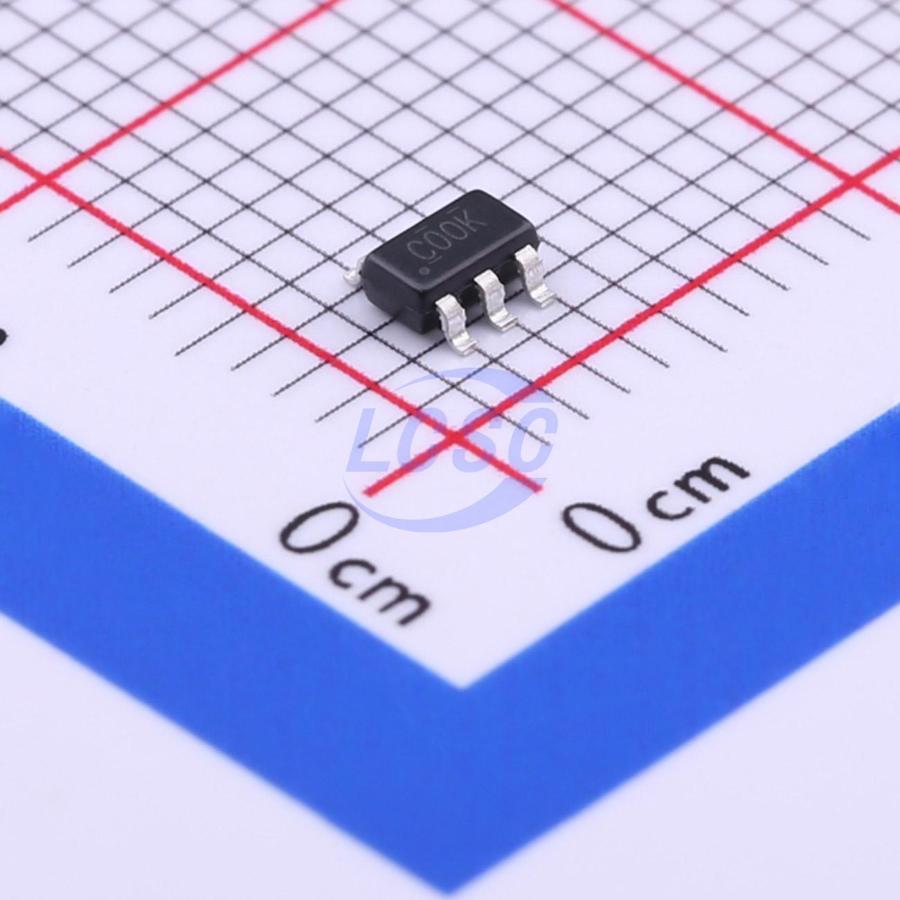

Компонент относится к семейству LVC и выпускается в корпусе SOT-23-5 — миниатюрном пятивыводном корпусе для поверхностного монтажа. Такой формат применяется там, где логический элемент нужно разместить локально, рядом с конкретным узлом схемы, не выделяя под него посадочное место многоканальной микросхемы.
Питание — от 1,65 до 5,5 В, что позволяет использовать элемент как в низковольтной логике 1,8 В, так и в схемах на 3,3 и 5 В. При напряжении питания 3,3 В задержка распространения сигнала не превышает 3,8 нс, а выходной ток управления достигает ±24 мА — этого достаточно для прямого управления периферийными узлами без дополнительного буфера.
Ток потребления в статическом режиме не превышает 10 мкА. Защита входов рассчитана на ток защёлки до 100 мА и электростатический разряд по модели HBM до 2000 В, по модели CDM до 1000 В — уровень, обычный для промышленного монтажа без дополнительных мер защиты.
Основные характеристики
- Логическая функция: 2И-НЕ (NAND), 2 входа, 1 затвор
- Логическое семейство: LVC
- Корпус: SOT-23-5, 5 выводов
- Монтаж: SMD
- Диапазон напряжения питания: 1,65…5,5 В
- Абсолютное максимальное входное напряжение: −0,5…6,5 В
- Максимальный ток потребления: 10 мкА
- Выходной ток управления: ±24 мА при 3,3 В
- Задержка распространения: не более 3,8 нс при 3,3 В
- Ток защёлки (latch up): 100 мА
- ЭСР защита: HBM 2000 В, CDM 1000 В
- Рабочая температура: −40…+125 °C
- Масса: 0,06 г
Где применяется
- Локальная логика на плате: инверсия и логическое объединение сигналов рядом с конкретным узлом без установки многоканальной микросхемы
- Промышленная автоматика: формирование управляющих и разрешающих сигналов в цепях с разным уровнем питания
- Портативная электроника: применение в компактных устройствах благодаря малому корпусу и низкому энергопотреблению
- Согласование логических уровней: работа в схемах на 1,8, 3,3 и 5 В без дополнительных преобразователей
