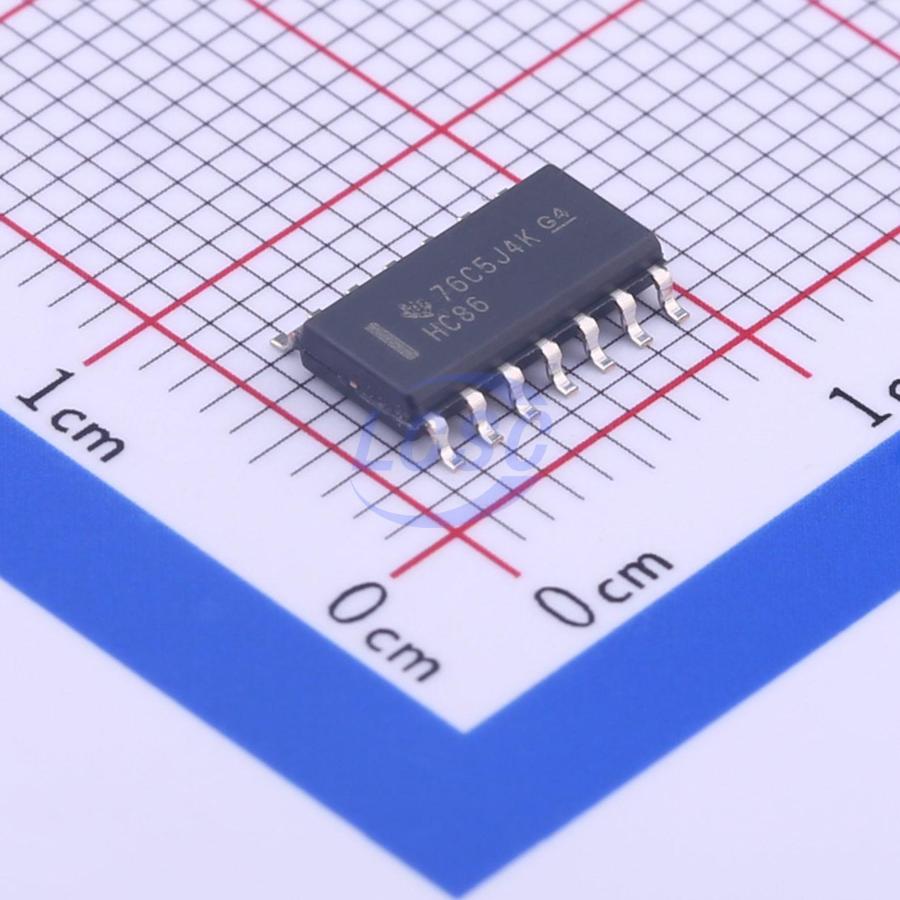

Микросхема Texas Instruments SN74HC86DR содержит четыре независимых логических элемента «Исключающее ИЛИ» с двумя входами каждый, выполненных по технологии КМОП. Кристалл размещён в корпусе SOIC с 14 выводами и поставляется на ленте в катушке, что рассчитано на автоматическую установку компонентов на плату.
Логические уровни микросхемы соответствуют стандартной КМОП-логике: при напряжении питания 4.5 В высоким считается сигнал от 3.15 В, низким — до 1.35 В. Выходной каскад при этом же напряжении питания и токе нагрузки 4 мА удерживает высокий уровень не ниже 3.84 В и низкий — не выше 0.33 В, а максимальный допустимый выходной ток на элемент — ±25 мА, что позволяет напрямую подключать несколько нагрузок ТТЛ-уровня.
Быстродействие элементов ограничено задержкой распространения сигнала: при питании 4.5 В она не превышает 25 нс, при 6 В — 21 нс. Входная ёмкость каждого вывода — 10 пФ, а ток потребления в статическом режиме не превышает 20 мкА, что минимально нагружает источник питания в паузах между переключениями.
Поставка выполняется на катушке диаметром 330 мм и шириной 16.4 мм, стандартная упаковка — 2500 микросхем на катушку. Такая форма поставки рассчитана на серийный монтаж и позволяет закупать компонент партиями, кратными объёму катушки, без ручной раскладки в ленту.
Основные характеристики
- Логический элемент: Исключающее ИЛИ, 2 входа
- Число элементов в корпусе: 4
- Корпус: SOIC-14
- Пороговое напряжение высокого уровня при 4.5 В: от 3.15 В
- Пороговое напряжение низкого уровня при 4.5 В: до 1.35 В
- Выходное напряжение высокого уровня (4.5 В, 4 мА): не менее 3.84 В
- Выходное напряжение низкого уровня (4.5 В, 4 мА): не более 0.33 В
- Задержка распространения при 4.5 В: не более 25 нс
- Входная ёмкость: 10 пФ
- Ток потребления: не более 20 мкА
- Упаковка: лента на катушке, 2500 шт., диаметр катушки 330 мм
Где применяется
- Цифровая автоматика: сравнение и сложение по модулю два логических сигналов
- Схемы контроля чётности: формирование бита чётности передаваемых данных
- Преобразование логики: работа элемента как управляемого инвертора при подаче единицы на один из входов
- Серийный монтаж: применение на платах, собираемых на автоматических линиях благодаря ленточной упаковке
