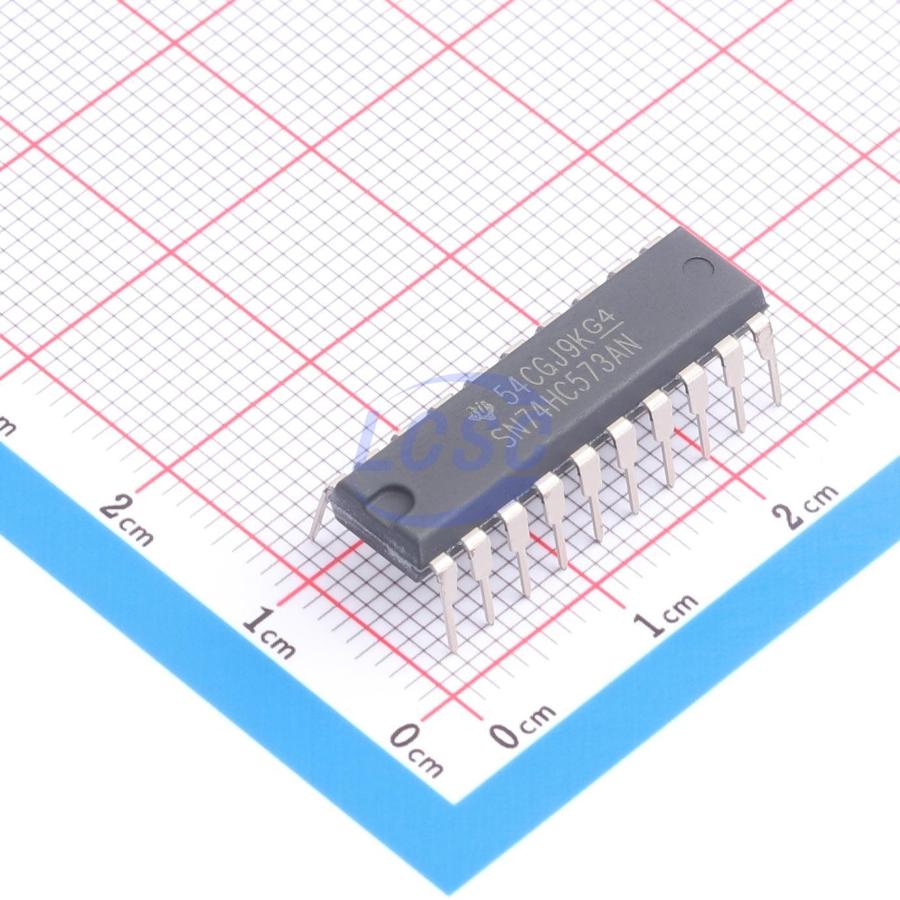

Микросхема Texas Instruments SN74HC573AN — восьмиканальная прозрачная защёлка типа D с выходами с тремя состояниями, выполненная в корпусе DIP-20 для монтажа в отверстия. Микросхема относится к серии HC — быстродействующей КМОП-логике — и предназначена для временного хранения байта данных с последующей передачей его на выход независимо от источника.
Защёлка называется прозрачной: пока управляющий сигнал разрешения активен, данные с входов проходят на выходы без задержки на фронт, а при снятии разрешения текущее состояние выходов фиксируется и удерживается независимо от дальнейших изменений на входах. Цоколевка микросхемы выполнена по шинному принципу (bus-structured) — входы и выходы каждого канала расположены так, чтобы упростить разводку платы при подключении к общей шине данных, в отличие от чередующегося расположения выводов у смежных серий защёлок.
Выходы с тремя состояниями позволяют подключать несколько микросхем SN74HC573AN к одной шине без конфликта уровней — отключённый канал переходит в высокоимпедансное состояние. Нагрузочная способность выхода составляет ±6 мА при напряжении питания 5 В, типовая задержка распространения сигнала — 21 нс, а потребление тока в статическом режиме не превышает 80 мкА, что удерживает тепловыделение на низком уровне даже при плотном монтаже нескольких микросхем рядом.
Микросхема питается номинальным напряжением 5 В в диапазоне от 2 до 6 В, абсолютный максимум по питанию — 7 В. Защита от статического электричества по модели HBM выдерживает разряд до ±3500 В, по модели CDM — до ±1000 В, а тепловое сопротивление переход-среда составляет 49,1 °C/Вт. Рабочий диапазон температур — от −40 до +85 °C, температура хранения — от −65 до +150 °C, что допускает применение в оборудовании с широким температурным диапазоном эксплуатации.
Основные характеристики
- Корпус: DIP-20, монтаж THT, размер 25,40×6,35 мм
- Логическое семейство: HC
- Количество каналов: 8
- Тип защёлки: D-триггер прозрачного типа (transparent latch)
- Тип выхода: с тремя состояниями (3-state)
- Цоколевка: bus-structured
- Напряжение питания: номинальное 5 В, диапазон 2–6 В, абсолютный максимум 7 В
- Ток потребления в статике: до 80 мкА
- Нагрузочная способность выхода при 5 В: ±6 мА
- Типовая задержка распространения сигнала: 21 нс
- Тепловое сопротивление переход-среда: 49,1 °C/Вт
- ЭСР-защита: HBM ±3500 В, CDM ±1000 В
- Рабочая температура: от −40 до +85 °C, хранение от −65 до +150 °C
Где применяется
- Буферные и рабочие регистры: временное хранение данных между цифровыми узлами схемы
- Двунаправленные шинные драйверы: согласование и буферизация сигналов на общей шине с несколькими подключёнными устройствами
- Промышленная автоматика и измерительная техника: широкий диапазон рабочих температур и высокая устойчивость к статическому разряду
- Ремонт и модернизация оборудования с DIP-компоновкой: прямая замена в существующих платах без перехода на SMD-корпуса
