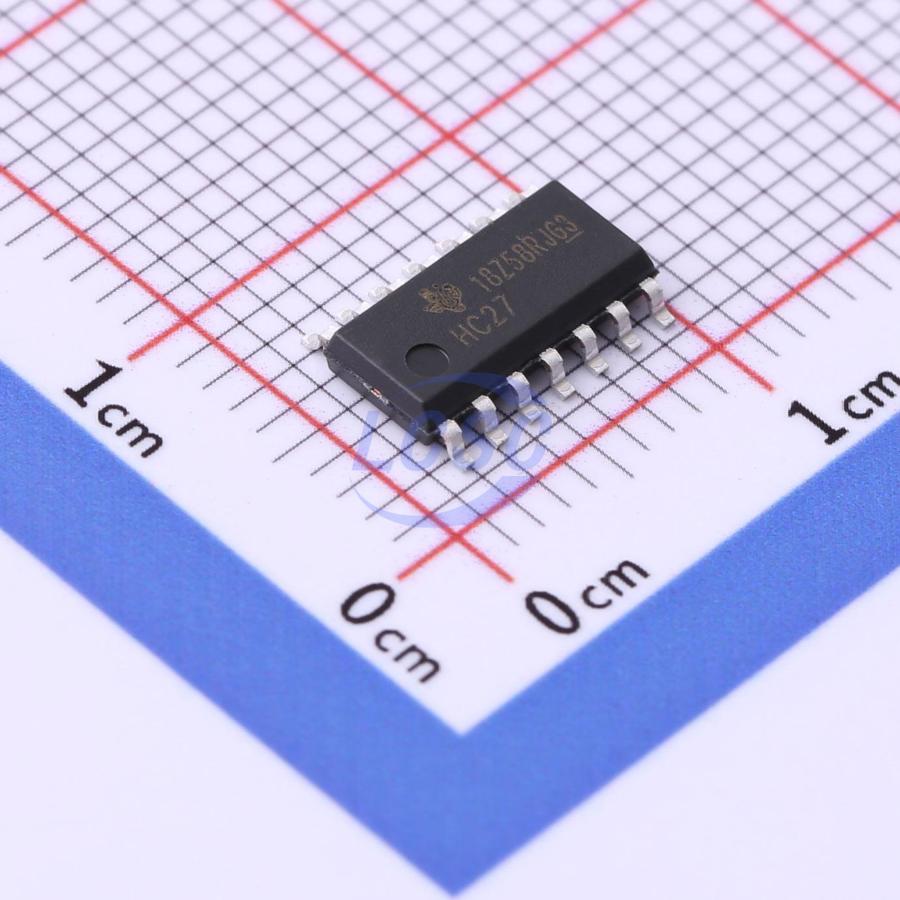

Микросхема SN74HC27D Texas Instruments SN74HC27D — стандартная логическая микросхема компании Texas Instruments с тремя независимыми элементами 3ИЛИ-НЕ. У каждого элемента по три входа, тип логики — NOR: на выходе единица появляется только тогда, когда на всех трёх входах ноль. В отличие от сдвоенных вариантов этого семейства, здесь на один элемент приходится больше входов, а самих элементов три.
Питание — от 2 до 6 В. Выходной ток в обоих состояниях — 5,2 мА, максимальный ток покоя — 2 мкА, так что в статике микросхема практически не потребляет. Задержка распространения не более 15 нс при питании 6 В и нагрузке 50 пФ; на более низком питании она больше. Порог высокого уровня на входе лежит в пределах от 1,5 до 4,2 В, низкого — от 0,5 до 1,8 В, и при стыковке с другими семействами уровни нужно сверять на конкретном питании.
Корпус — 14-SOIC шириной 3,9 мм, монтаж поверхностный, температура от −40 до 85 °C. Поставка заводская навалом.
В документации у позиции отмечен статус «снята с производства». Это значит, что новых партий можно не дождаться, и под серийный выпуск стоит заранее обсудить с компанией наличие и возможные аналоги. Для замены подходят микросхемы с тем же числом элементов и входов в корпусе 14-SOIC; соседний индекс с двумя входами на элемент по логике не равнозначен, так как элементов в нём четыре.
Основные характеристики
Три элемента 3ИЛИ-НЕ, питание от 2 до 6 В, задержка до 15 нс, ток покоя до 2 мкА, корпус 14-SOIC для поверхностного монтажа.
Где применяется
- Схемы дешифрации: выделение комбинации, при которой все три входных сигнала неактивны.
- Формирование сигналов разрешения: объединение трёх условий в один управляющий сигнал.
- Ремонт действующих плат: замена микросхемы того же индекса в оборудовании, снятом с производства.
- Согласование логики: инверсия и объединение сигналов при питании от 2 до 6 В.
