Микросхема Texas Instruments SN74HC04D — шесть независимых логических инверторов в одном корпусе, выполненных по высокоскоростной КМОП-технологии. На каждый вход подаётся логический сигнал, а на соответствующем выходе формируется его инверсия; корпус объединяет шесть таких элементов, что позволяет использовать микросхему как универсальный узел цифровой логики или буфер сигналов с инвертированием.
Микросхема работает при напряжении питания от 2 до 6 В, и пороги переключения масштабируются вместе с напряжением питания: при 2 В минимальный уровень высокого входного сигнала составляет 1.5 В, а максимальный уровень низкого — 0.5 В; при 4.5 В эти границы смещаются до 3.15 В и 1.35 В соответственно, при 6 В — до 4.2 В и 1.8 В. Такой запас по помехоустойчивости характерен для КМОП-логики и сохраняется во всём диапазоне питающих напряжений.
Быстродействие также зависит от питания: типовая задержка распространения сигнала снижается с 25 нс при напряжении питания 2 В до 9 нс при 4.5 В и 7 нс при 6 В, а время переключения фронта — с 19 нс до 7 и 6 нс соответственно. При напряжении питания 5 В нагрузочная способность выхода составляет ±4 мА, а входные и выходные ограничительные диоды рассчитаны на ток до ±20 мА, что защищает входы и выходы от кратковременных выбросов напряжения за пределы питания.

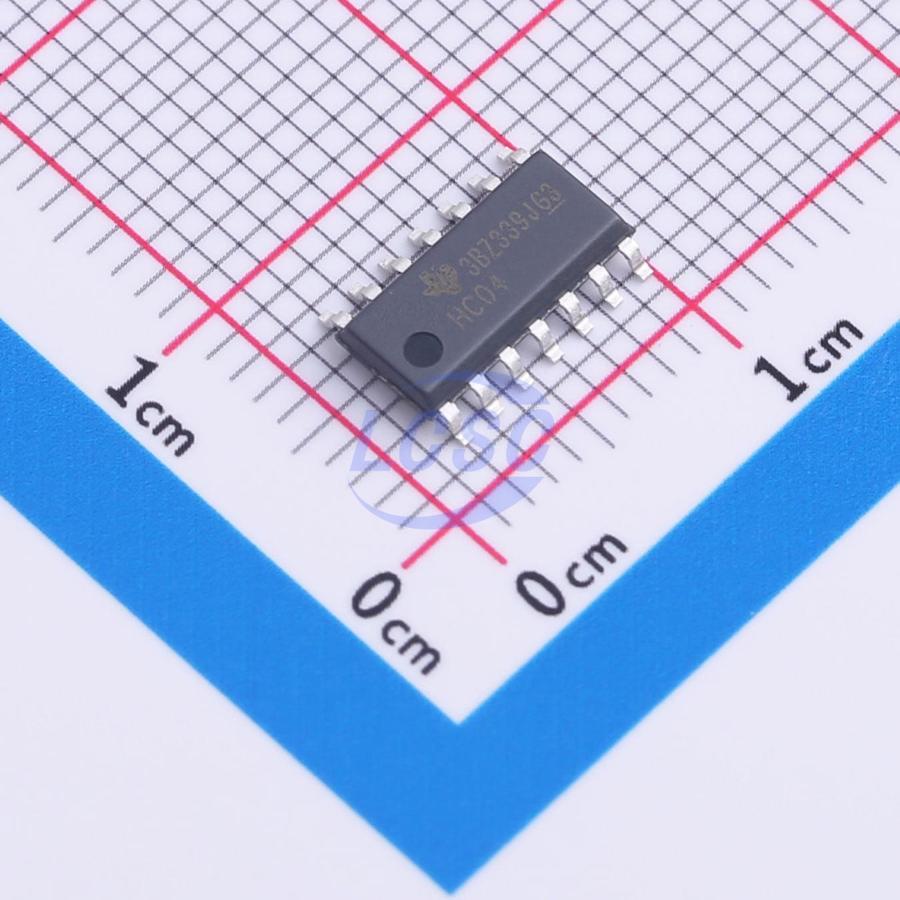

Микросхема выполнена в корпусе SOIC-14 для поверхностного монтажа и рассчитана на работу в диапазоне температур от -40°C до +85°C. Ток потребления в статическом режиме не превышает 2 мкА, а суммарный ток через выводы питания и общий провод ограничен ±50 мА, что нужно учитывать при одновременном переключении нескольких инверторов в схеме с высокой нагрузкой.
Основные характеристики
- Корпус: SOIC-14
- Число инверторов: 6
- Напряжение питания: от 2 до 6 В
- Диапазон рабочих температур: от -40°C до +85°C
- Ток потребления в статическом режиме: не более 2 мкА
- Ток через выводы питания: не более ±50 мА
- Выходной ток нагрузки: ±25 мА максимум, ±4 мА при 5 В номинально
- Входной и выходной ограничительный ток: ±20 мА
- Типовая задержка распространения: 25 нс при 2 В, 9 нс при 4.5 В, 7 нс при 6 В
- Типовое время переключения: 19 нс при 2 В, 7 нс при 4.5 В, 6 нс при 6 В
Где применяется
- Цифровые узлы управления: инвертирование логических сигналов в схемах на дискретной логике
- Формирование тактовых и управляющих сигналов: буферизация и инвертирование сигналов между узлами схемы
- Промышленная и бытовая электроника: замена или ремонт узлов на логике серии HC при широком диапазоне питающих напряжений
- Компактные устройства с автономным питанием: применение в схемах с ограниченным энергопотреблением благодаря низкому статическому току
