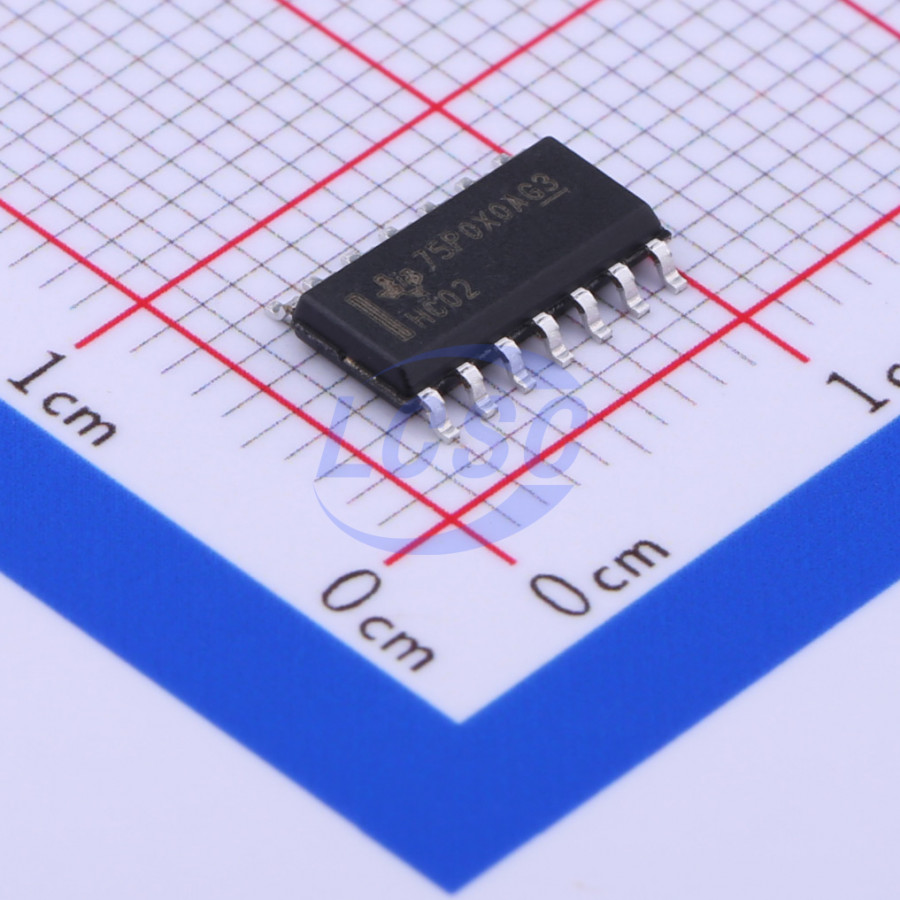

Микросхема Texas Instruments SN74HC02D — стандартная логическая микросхема, в которой собраны четыре независимых элемента 2ИЛИ-НЕ, у каждого по два входа. Выпускает её компания Texas Instruments, заводское обозначение — SN74HC02D. Тип логики по документации — NOR, то есть на выходе единица появляется только тогда, когда на обоих входах ноль.
Питание — от 2 до 6 В, что позволяет использовать микросхему и в низковольтных схемах, и на пятивольтовых шинах. Выходной ток в обоих состояниях — 5,2 мА, максимальный ток покоя — 2 мкА, поэтому в статическом режиме потребление ничтожно. Задержка распространения не превышает 15 нс при питании 6 В и ёмкости нагрузки 50 пФ; при меньшем питании она растёт, и это надо учитывать в быстрых цепях.
Порог высокого уровня на входе лежит в пределах от 1,5 до 4,2 В, низкого — от 0,5 до 1,8 В. Диапазоны зависят от напряжения питания, поэтому при совместной работе с микросхемами другого семейства уровни нужно сверять на конкретном питании.
Корпус — 14-SOIC шириной 3,9 мм, монтаж поверхностный, рабочий диапазон температур от −40 до 85 °C. По сравнению с исполнением SN74HC27D, где три элемента по три входа, здесь больше элементов, но меньше входов у каждого: выбирать нужно по числу независимых вентилей в схеме. Поставка заводская навалом.
Основные характеристики
Четыре элемента 2ИЛИ-НЕ, питание от 2 до 6 В, задержка до 15 нс, ток покоя до 2 мкА, корпус 14-SOIC для поверхностного монтажа.
Где применяется
- Узлы управления: формирование сигналов разрешения и запрета из двух входных условий.
- Триггеры на вентилях: две микросхемы-элемента, соединённые перекрёстно, образуют простой RS-триггер.
- Согласование логики: инверсия и объединение сигналов на платах с питанием от 2 до 6 В.
- Ремонт плат: замена микросхемы того же индекса в действующей аппаратуре.
