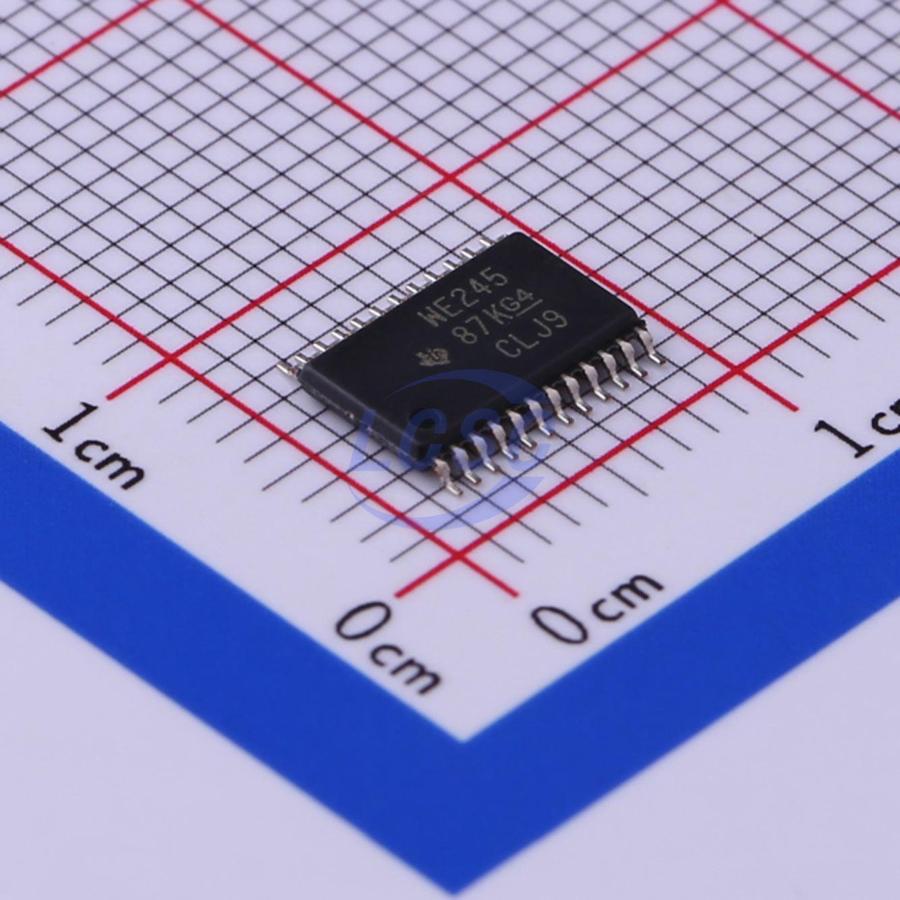

Микросхема Texas Instruments SN74AVC8T245PWR — 8-битный двунаправленный преобразователь логических уровней с раздельным питанием двух портов. Каждая из восьми линий передаёт сигнал в обе стороны, направление задаётся выводом DIR, а работа микросхемы разрешается сигналом OE. Компонент выполнен в корпусе TSSOP-24 размером 4,40×7,80 мм для поверхностного монтажа.
Питание портов A и B подаётся независимо: напряжение VCCA и VCCB может находиться в диапазоне от 1,2 до 3,6 В, что позволяет напрямую соединять узлы с логическими уровнями 1,2; 1,5; 1,8; 2,5 и 3,3 В без дополнительных согласующих каскадов. Логика микросхемы неинвертирующая, положительная — уровень на выходе повторяет уровень на входе с пересчётом амплитуды под напряжение соответствующей стороны.
Максимальная скорость передачи данных — 320 Мбит/с при работе в оптимизированном диапазоне питания от 1,4 до 3,6 В и 170 Мбит/с при пониженном напряжении. Подтягивающий резистор на выводе OE номиналом 22 кОм переводит выходы в третье состояние при отсутствии внешнего управляющего сигнала. Микросхема поддерживает частичное отключение (Ioff): сторона с отключённым питанием не нагружает шину подключённой стороны.
Если на любой из выводов VCCA или VCCB подан нулевой потенциал, все входы-выходы микросхемы переходят в высокоимпедансное состояние, что упрощает последовательный запуск узлов с разным питанием. Устойчивость к электростатическому разряду — 8000 В по модели HBM и 1000 В по модели CDM, ток защёлкивания — не менее 100 мА. Рабочий диапазон температур — от -40°C до +125°C.
Основные характеристики
- Тип: 8-битный двунаправленный преобразователь уровней
- Число линий: 8
- Управление: направление — вывод DIR, разрешение — вывод OE
- Диапазон VCCA / VCCB: 1,2–3,6 В, независимо
- Поддерживаемые уровни трансляции: 1,2; 1,5; 1,8; 2,5; 3,3 В
- Максимальная скорость передачи: 320 Мбит/с (170 Мбит/с при пониженном напряжении)
- Подтягивающий резистор OE: 22 кОм
- ЭСР (HBM / CDM): 8000 В / 1000 В
- Ток защёлкивания: не менее 100 мА
- Корпус: TSSOP-24, 4,40×7,80 мм
- Рабочий диапазон температур: от -40°C до +125°C
Где применяется
- Согласование логических уровней: соединение микроконтроллеров, ПЛИС и периферии с разным напряжением питания
- Буферизация шин: передача данных и адреса в системах со смешанным питанием
- Интерфейсы датчиков и АЦП/ЦАП: подключение узлов, работающих на пониженном напряжении
- Поочерёдное включение блоков питания: изоляция шины на время, пока одна из сторон питания ещё не подана
